Загальні вказівки щодо застосування підкладок з еластомеру та рухомих плівок
Тільки професійне розміщення гарантує правильну роботу
подкладок.
Недотримання наведених нижче інструкцій може зменшити продуктивність подкладок.
Сусідні поверхні повинні бути гладкими, горизонтальними, рівними і паралельними одна одній.
Поверхні, що примикають, повинні мати відповідну вантажостійкість. Має бути забезпечена достатня поперечна міцність на розтягування (див. інформацію про подкладки N 15 / N 20 / N 30). Подкладки повинні розташовуватися в зоні статичної арматури, розміщенних в бетоні суміжних (через подкладку) елементів конструкції.
Можливість деформації кромки подкладок (розширення під час лінійного тиску, зміщення, скручування) не повинна бути заблокована. Під час встановлення подкладок, контактні поверхні мають бути сухими. Подкладки не можна склеювати клеєм. Якщо захист на зсув відсутній, необхідно вжити відповідних проектних заходів. Подкладки не повинні містити жиру, розчинників та інших подібних речовин, зокрема, вільні від розчинників для опалубки.

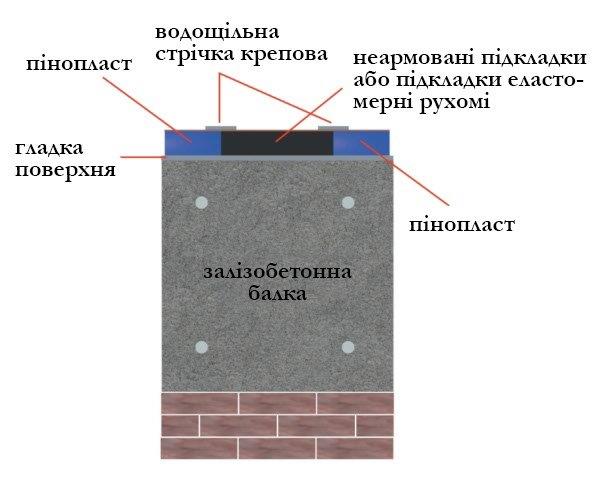

У разі бетонування на місці, відповідну ділянку слід заповнити відповідним м’яким матеріалом (наприклад, пінопластом), який слід з’єднати з подкладкою за допомогою липкої стрічки.
Інструкція бетонування на будові

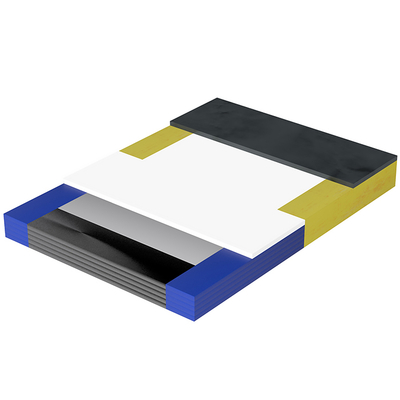

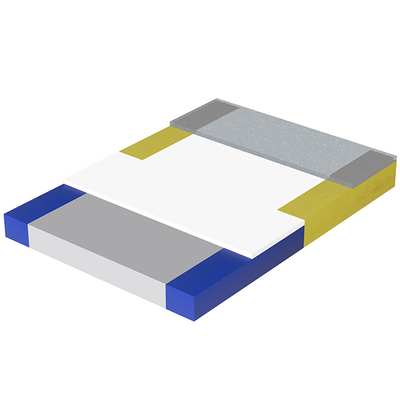

Додаткові інструкції для подкладок NEG, B1EG, ...

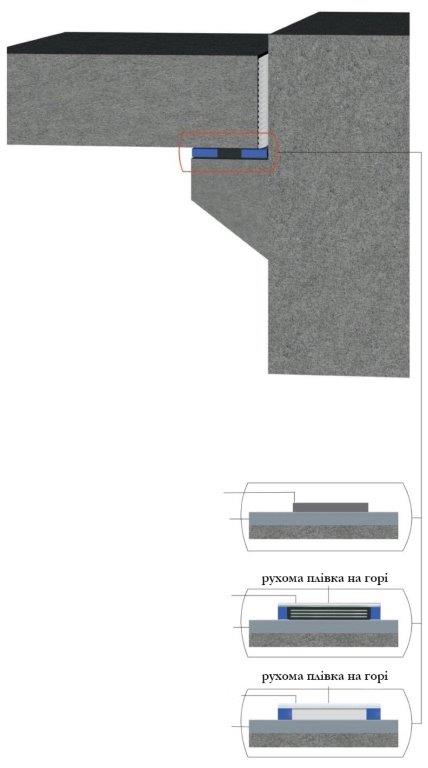

Зазвичай рухомі еластомерні подкладки розташовують рухомою пластиною вгору (вся поверхня «тверда»). Слід дотримуватися будь-яких окремих рекомендацій проектувальника.
Додаткові інструкції для подкладок ребристих SD
У разі використання готових модулів, тоді стик (зазор) під прокладкою слід заповнити відповідним м’яким матеріалом відразу після встановлення подкладки.
У разі бетонування на місці, поверхню ребристої подкладки SD слід захистити жорстким матеріалом (наприклад, картоном).
Тільки грамотний монтаж може гарантувати належне функціонування рухомих подкладок.
Поверхні, що прилягають, повинні бути горизонтальними, рівними і очищеними від бруду та масла.

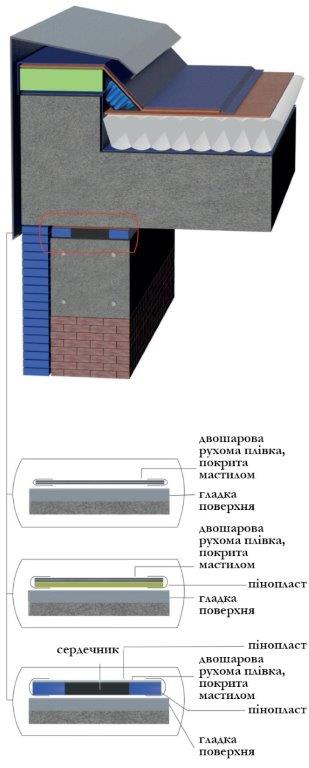

Для бетонних перекриттів виготовлених на місці будови розташуйте опалубку на 15-20 мм вище верхнього краю подкладки.
У випадку внутрішніх стін, оброблених штукатуркою, залиште зазор у штукатурці на рівні подкладки.
TG1A
При укладанні неламінованих рухомих плівок контактні поверхні повинні бути дуже гладкими, рівними і чистими, щоб не погіршити функціональність виробу. В іншому випадку слід використовувати захисні шари, щоб компенсувати будь-які нерівності прилеглих поверхонь.
TG 1 A + b1, TG 1 A + b4 i TG 5 POM + b4

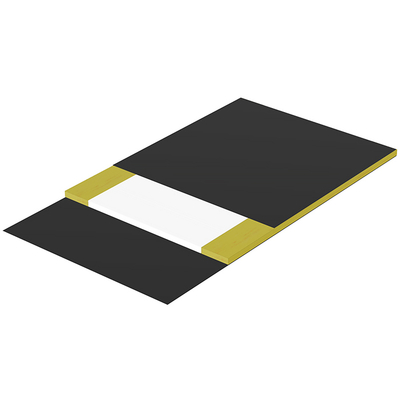

Ламінованої рухомі плівки з одною ламінованою стороною слід укладати ламінованою поверхнею вниз.

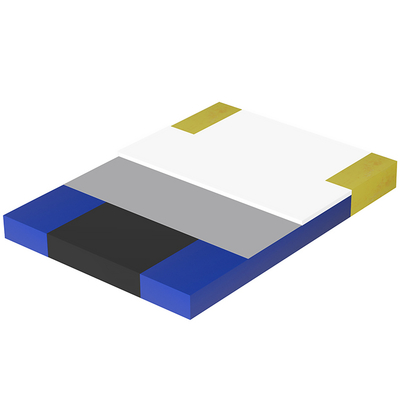

TDG 27 SZ, TD 21 S

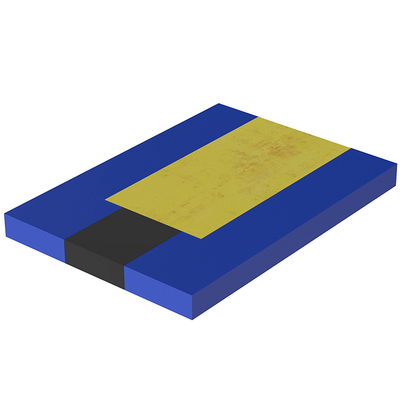

Подкладки - стрічки з сердечником слід розташовувати еластомерним сердечником вниз.
Кінці стрічкових подкладок повинні бути з’єднані встик (без нахлестів) і закріплені скотчем для запобігання проникненню бетону.
НІКОЛИ НЕ СКРІПЛЯЙТЕ ЦВЯХАМИ!
Тільки професійний монтаж гарантує правильну роботу рухомих плівок, які використовуються на великих поверхнях. Недотримання цих вказівок може зменшити коефіцієнт поверхневого тертя
1. Поверхня повинна бути горизонтальною, рівною і гладкою.

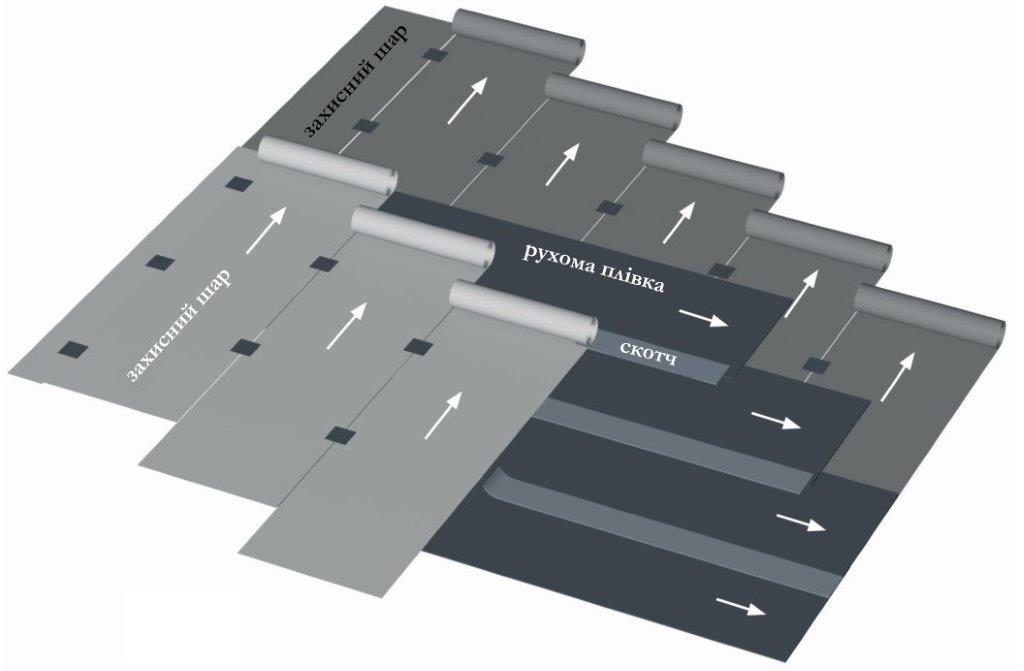

2. Нижній шар волокна слід розташувати на очищеній поверхні в напрямку довшої сторони шару, не використовуючи при цім нахлестів. Інші смуги волокна необхідно з’єднати скотчем.
3. Перші дві смуги рухомої плівки слід розташувати перпендикулярно смугам волокна. Наступні смуги плівки потрібно розташувати паралельно двом першим смугам.

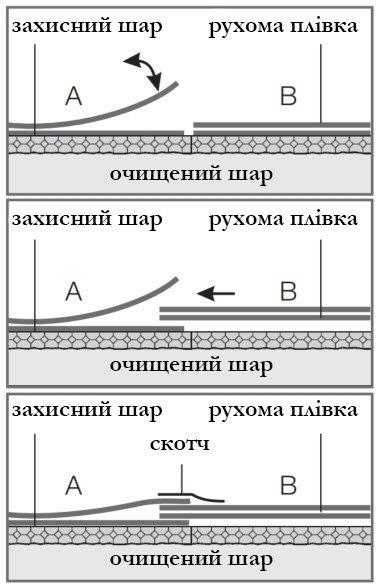

4. Зніміть клейку стрічку, що з’єднує довгі сторони плівки. Першу смужку плівки (A) потрібно загнути назад приблизно на 20 см, а іншу смужку (B) слід вставити в утворену щілину (B) на глибину приблизно 5 см, створюючи перекриття. Після того, як смуги плівки були з’єднані (внахлест), нахлести потрібно заклеїти скотчем по всій довжині стику. Те саме слід зробити, щоб з’єднати послідовні смуги плівки
5. Верхній шар волокна слід розкласти без нахлестів між смугами в тому ж напрямку, що і смуги нижнього шару. Окремі смуги волокна необхідно з'єднати скотчем і захистити від поривів вітру.
