Опис продукту

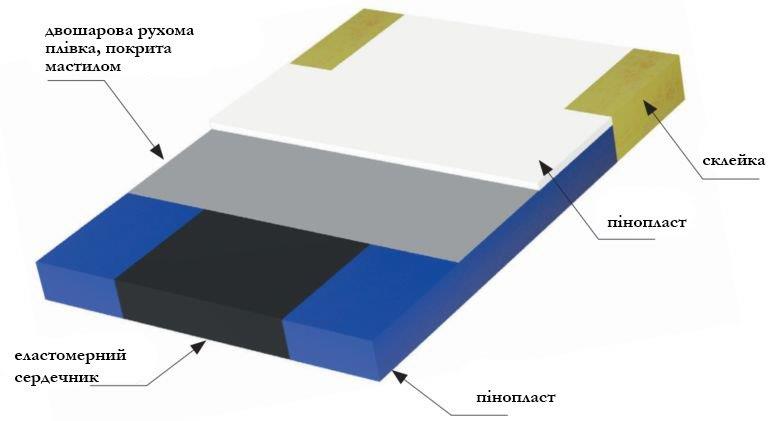

Концентричне розташування еластомерного сердечника підкладки забезпечує передачу осьового навантаження на опору. Накладка запобігає утворенню щілин в результаті горизонтальних зсувів, захищає від надмірного навантаження на край опори, а також запобігає утворенню щілин, викликаних нахилом стіни. Коефіцієнт тертя 0,05-0,10 при 23 °С

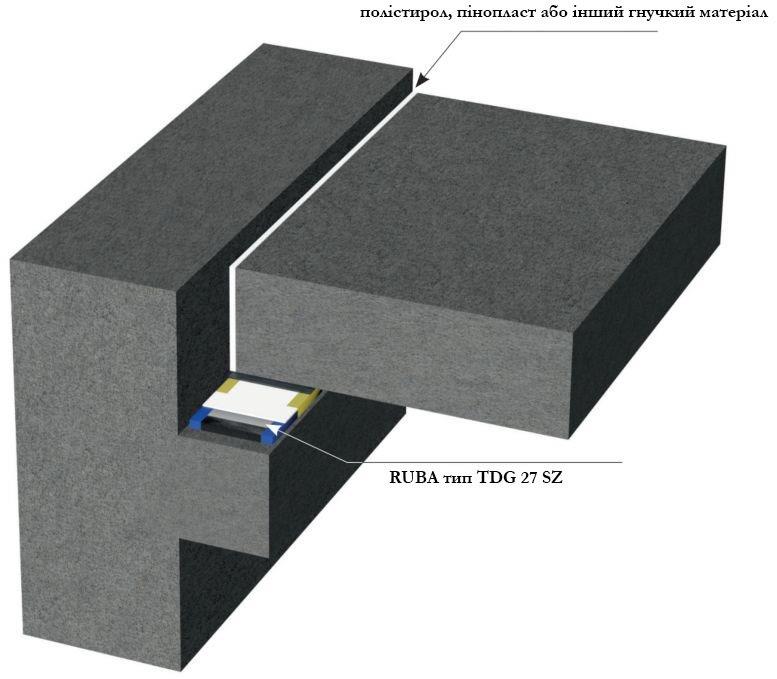

Підтримка дахів і перекриттів із зосередженими навантаженнями

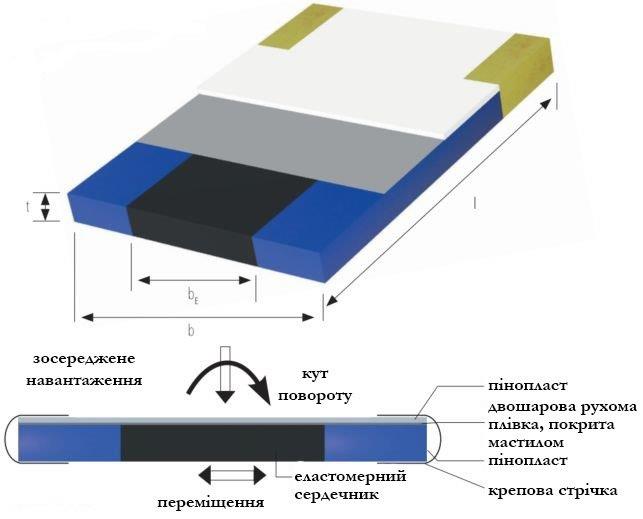

Означення:
bE - ширина серцевини еластомеру, мм
b - ширина підкладки, мм
l - довжина підкладки мм
t x bE / b мм
| Товщина сердечника, t |
Ширина сердечника, b |
Обертання* | Допустима, σm |
Допустима хар. F [kN/м] |
| мм | мм | % | N/мм2 | kN/м |
| 5 | 25 | 40 | 3 | 75 |
| 5 | 50 | 20 | 3 | 150 |
| 5 | 75 | 13 | 3 | 225 |
| 5 | 100 | 10 | 3 | 300 |
| 10 | 50 | 40 | 3 | 150 |
| 10 | 75 | 27 | 3 | 225 |
| 10 | 100 | 20 | 3 | 300 |
* з фокусним сердечником і шириною стіни до 365 мм
Стандартна довжина: 1 м
Ширина: використовуються всі ширини стін
Специфікація: t x bE / b мм RUBA тип TDG 27 SZ
Вогнестійкість
Підкладки TDG 27 SZ пройшли випробування на вогнестійкість, проведені в лабораторії пожежних досліджень ITB.
Вони мають клас вогнестійкості REI 120.
При виборі підкладок слід враховувати вказівки, що містяться в Технічній оцінці № 01155/17 / Z00NZP
