Опис системи:
Extrea Tube - це система елементів, що застосовуються для вприску під низьким тиском для герметизації робочих швів, монтажних переходів, стиків фундаментної плити і стіни та інших місць у залізобетонних конструкціях. Extrea Tube монтуються в місці технологічної щілини на етапі виконання залізобетонних робіт перед арматурними роботами. Вони забезпечують первинну або додаткову герметизацію (наприклад, у поєднанні з бентонітовими стрічками ActiStop і ПВХ стрічками). Залежно від функції вприску виконується відразу після початкового загустіння бетону або пізніше, тобто у разі витоку.
Застосування:
- Ущільнення технологічних щілин при бетонуванні;
- Герметизаці фундаментової плити;
- Герметизація кришки фундаментової стінки
- Герметизація каналов інсталяційних елементів крізь будівельні перегородки;
- Ущільнення головки палі.
Переваги
- Легкий і швидкий монтаж незалежно від погодних умов;
- Можливість вприску в будь-який час після виконаннят залізобетонної конструкції;
- Можливість помилок у виконанні зведена до мінімуму;
- Оптимізація витрат на гідроізоляцію конструкції
Елементи системи

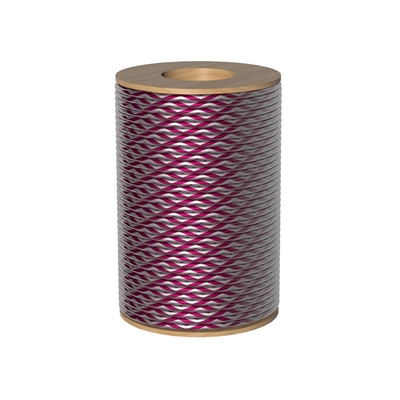

- Extrea Tube - круглий вприскувальний шланг (розміри і зовнішній вигляд згідно технічного паспорта) з
подвійною текстильною опліткою, з можливістю багаторазового впорскування;

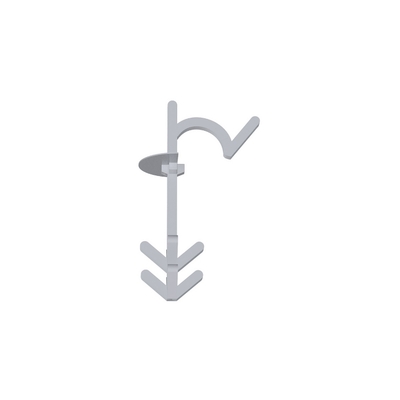

- Пластиковий хомут без цвяха;
- Тримач інжекторного шланга - стандартний;
- Тримач інжекторного шланга - додатково;
- Cybant - сталевий хомут / затискач для різьби;

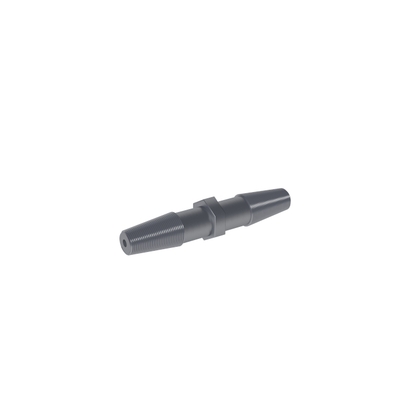

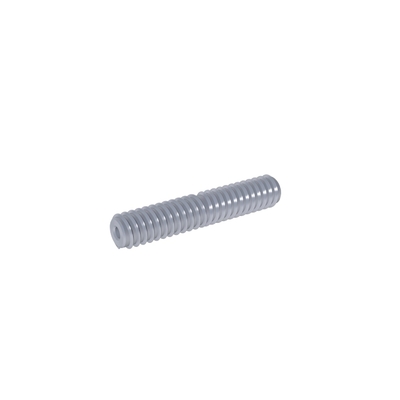

- Сталева муфта (різьблення) - підключення інжекторного шланга;

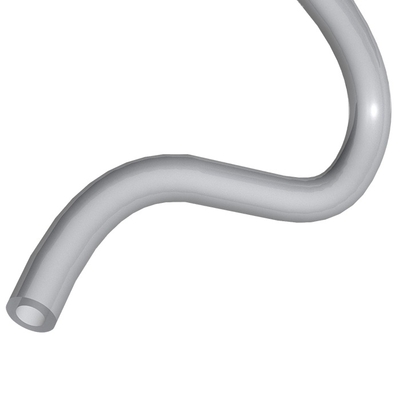

- Технічний шланг (вентиляційний шланг) - синій або червоний прозорий текстильний обплетений шланг;

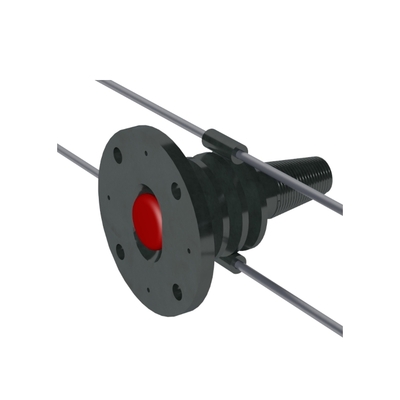

- Кріпильний пакер - служить для кріплення ін'єкційного шланга до опалубки.
Конструкція вприскувального шланга Extrea Tube:
- Внутрішній пластиковий шланг.
- Перша бавовняна оплетка захищає шланг від попадання цементного розчину.
- Друга поліетиленова оплетка захищає шланг від механічних пошкоджень.
Зберігання
- Зберігайте ін’єкційний шланг у сухому місці;
- У разі поганих погодних умов частину елемента яку не бетонували слід захистити від забруднення та дії
вологи та води;
- Перед монтажем захистити від механічних пошкоджень.
Важне !!! Вприскувальні шланги Extrea Tube можна використовувати для багаторазових ін’єкцій акрилового та цементного розчину або для одноразових ін’єкцій поліуретанової смоли.
Вприскувальні шланги
Монтаж:
Поради щодо монтажу:

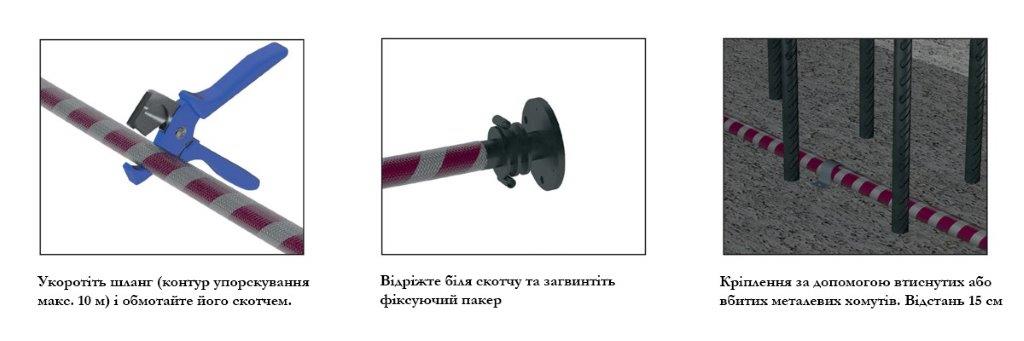

- Окремі секції шланга не повинні бути довшими за 10 м, інакше потрібен занадто високий тиск упорскування.
- Шланг розміщується по центру в робочому пазу всередині арматури (робочий паз повинен бути максимально гладким і вільним від забруднень).

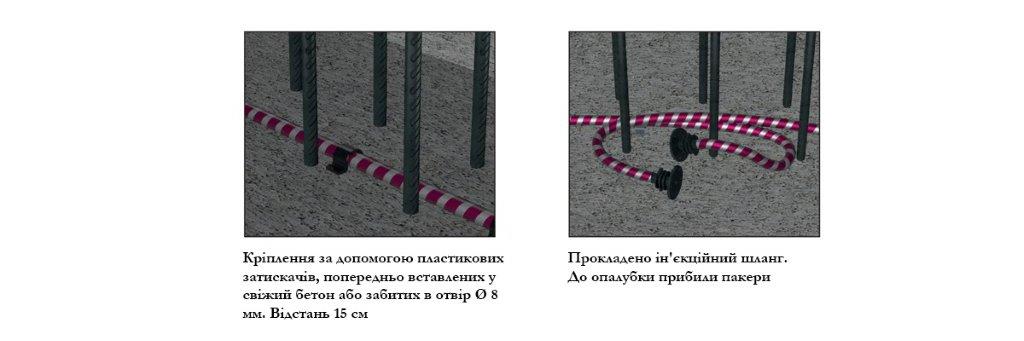

- Відстань між затискачами повинна бути приблизно 15 см. Це забезпечує контакт шланга з бетоном по всій довжині.
- Шланг не повинен вспливати наверх.
- Всі площі кругів вприскування повинні перекривати одна одну на мінімум. 10 см, щоб забезпечити безперебійне впорскування щілини.

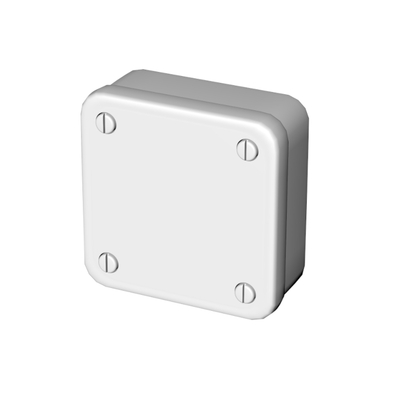

- Вентиляційні кінці вприску можна помістити в монтажні коробки. Вони повинні бути розташовані таким чином, щоб до них був легкий доступ після зняття опалубки.
- Шланг також можна прокладати за допомогою кріпильних пакерів. Потім ін’єкційний шланг кріпиться до опалубки пакерами.
- Перед тим, як приєднати кріпильні пакери до шланга, заклейте кінці шланга пластиковою стрічкою.
- Після вприску смола продавлюється через кріпильні пакери.
Експлуатація
- Вприскувальні роботи слід починати не раніше ніж через 30 днів, після усадки бетону та завершення першого етапу осідання будівлі.
- Під час впорскування матеріал витікає з прорізів у шлангу.
- Наповніть ін’єкційну трубку матеріалом, доки матеріал, що витікає з протилежного кінця, не буде вільним від бульбашок повітря.
- Закрийте кінець шланга вприскувальним наконечником і почніть вприск
- Повільно збільшуйте тиск, завдяки чому низький тиск, який застосовується протягом тривалого часу, дає кращі результати, ніж високий тиск, який застосовується протягом короткого часу.
- При обробці матеріалу вприск повторити один раз.
- Для досягнення найкращих результатів використовуйте поліуретанову смолу з тривалим часом обробки.
