ExBox- набір з'єднувальних прутів

Опис продукту

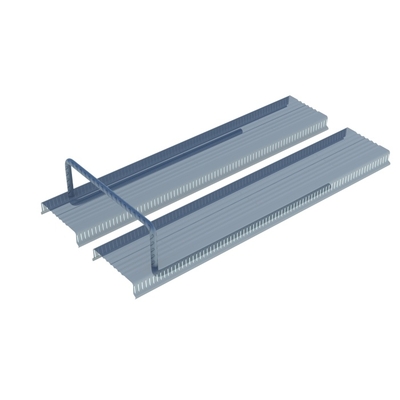

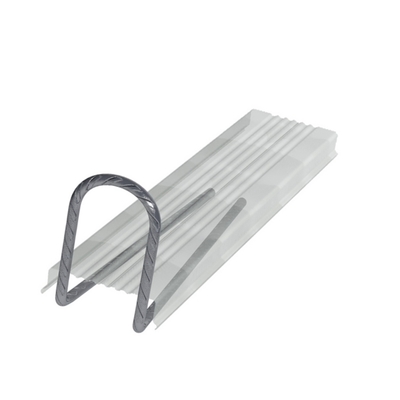

Система Exbox використовується в конструктивних з'єднаннях залізобетонних конструкцій, які бетонуються на різних етапах будівництва. Типовий елемент ExBox складається з профілю з оцинкованої сталевої пластини, в який вбудовані ребристі арматурні прути. Арматурні прути з одного боку профілю до нього пригинаються і обшиваються пластиковою стрічкою.

Застосування

Арматура ExBox використовується в місцях з'єднання залізобетонних конструкцій під різними кутами, тобто стін з перекриттям, стін зі сходовими майданчиками, стін зі стінами і т. д.

Характеристика та переваги

• Стандартна довжина 1,25 м.
• Ідеальне зчеплення з бетоном через перфорований лист.
• Дуже легко знімається.
• Міцний і стійкий.
• Підходить для використання з інжекторними системами.
• Діаметр вигину в точці згину прутків dBr = 6 ds.
• Він переносить до 80% навантажень, допустимих для з'єднання
  традиційним способом.

Монтаж

1. Монтаж ExBox на опалубку

2. Зняття пластикової кришки після зняття опалубки елемента.

3. Відгинаємо прути за допомогою згинальної трубки або насадки з фіксатором для згинання арматури та з'єднуємо з арматурою існуючого елемента.

Інформація технічна

Прути, що використовуються для обв'язки елементів ExBox в залізобетонних конструкціях, повинні бути виготовлені зі сталі В500В, В500SP або іншої сталі параметрів не нижче. Стрижні можна згинати лише один раз, слід уникати згинання прутів при температурі нижче -15ºC. Для всіх розрахунків слід використовувати 80% межі пластичності (fyd, red = 0,8fyd).

Довідкові документи

• Національна технічна оцінка ITB-КОТ-2017/0331, випуск 2
• Національна Декларація Експлуатаційних Властивостей
• Національний сертифікат експлуатаційних властивостей № 020-UWB - 2647 / W
