Штифти на пробиття EDL

Опис продукту

Перекриття плитно-колонних конструкцій зазвичай армовані в двох напрямках, що дозволяє передавати згинальні моменти, що виникають, в двох перпендикулярних напрямках. Опорні реакції в районі опирання плити перекриття на колонну, в поєднанні з моментами, викликають стан напруги, який може призвести до пробиття плити. Явище пробивання плоскої залізобетонної плити часто може бути фактором, що визначає товщину плити.

Явище пробиття плити полягає у вириванні конусоподібної частини плити перекриття в межах прикладеної вертикальної сили. Під час пробиття плити порушується верхня арматура і виникає перфорація в районі опори. З багаторічного досвіду відомо, що явище пробиття плити особливо небезпечно через відсутність тріщин на ранніх стадіях та якоїсь ознаки майбутньої шкоди. Крім того, виникнення поломки плити в одному місці можуть призвести до збільшення сил на наступній колоні та зрештою призвести до катастрофи будівництва.

Плити без вертикального армування мають відносно низьку стійкість до пробиття. Для її збільшення можна використовувати двоголові штифти Extrea EDL, які додатково збільшують пластичність плити перекриття. Extrea EDL також можна використовувати в фундаментних плитах на тих же умовах, що і в плитах перекриття.

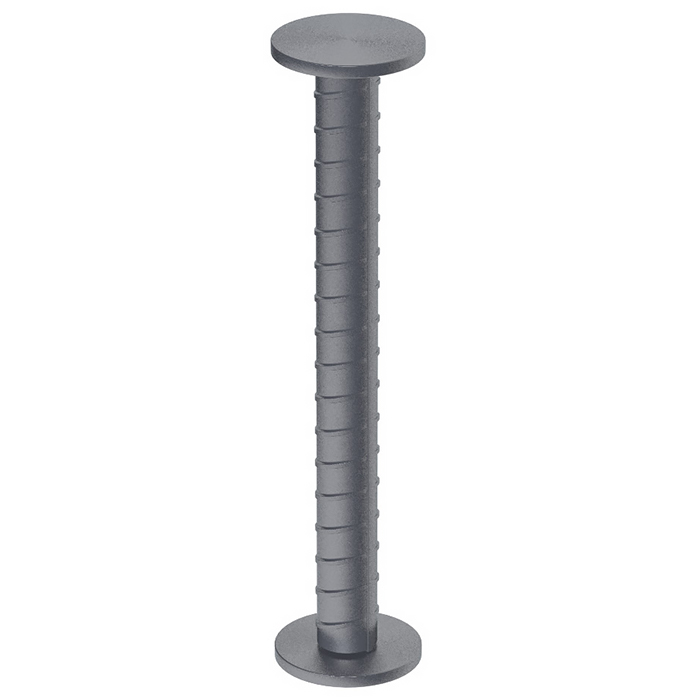

Extrea EDL доступні у вигляді сталевих штифтів з кованими головками з обох сторін.

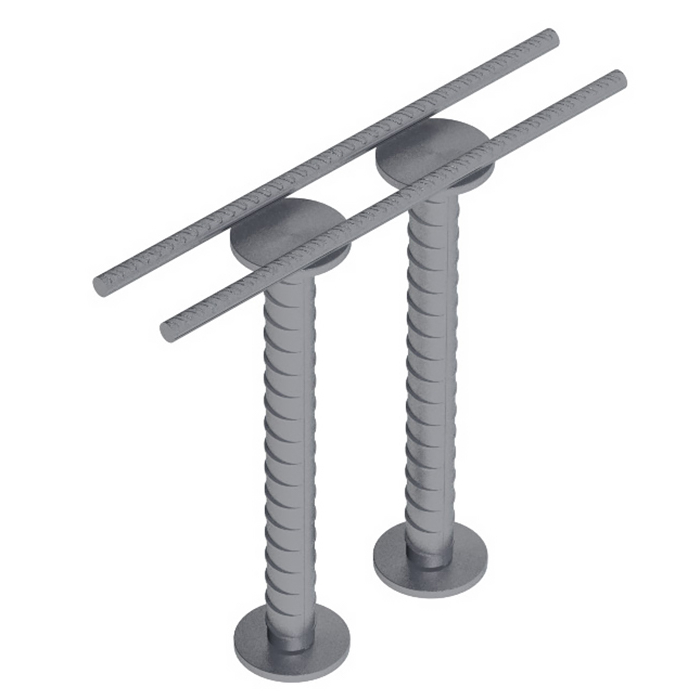

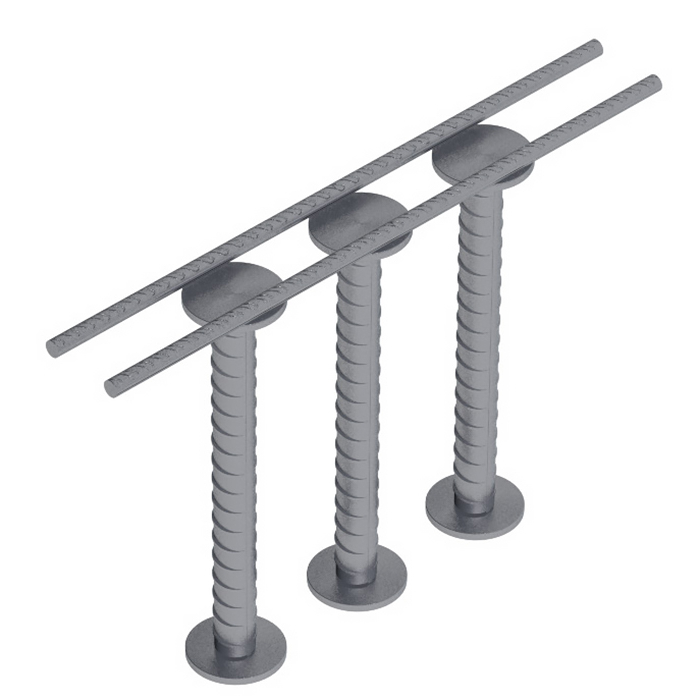

Крім того, елементи Extrea EDL з'єднуються в комплекти за допомогою прутів, що дозволяє підтримувати відповідні відстані між штифтами.

Основні принципи визначення розмірів штифтів на пробиття були визначені після введення європейських стандартів у стандарт PN-EN 1992-1-1: 2008. Детальна інформація та порядок дій при визначенні розмірів штифтів на пробиття включена до технічного схвалення продукту Extrea EDL, виданого Інститутом будівельних досліджень у Варшаві.

Характеристика та переваги

• Завдяки застосуванню дистанційних елементів та монтажних смуг можна легко контролювати
• розмір бетонної оболонки
• Клас бетону від C20/25 до C50/60
• Всі параметри витривалості згідно з Єврокодом 2
• Швидкі, точні та легкі розрахунки дякуючи программі EDL
• Певність в стійкості до навантаження армування EDL
• Збільшення несучої здатності від пошкоджень перекриттів і фундаментів в місці застосування армування
• Можливість використання в перекриттях товщиною від 18 см
• Можливість виконання перекриттів без потовщення в межах опорної зони
• Підвищена вантажопідйомність по відношенню до традиційного армування (стремена, прути)
• Зменшення товщини плити
• Менш складна опалубка, менше використання бетону та армування
• Простий та швидкий монтаж армування, менші терміни будівництва
• Можливість монтажу до або після укладання головного армування перекриття (згори або знизу)
• Можливість застосування в елементах виготовлених на фабриці (перекриття типу Filigran

Довідкові документи

• Національна технічна оцінка ITB-KOT-2020/1613
• Сертифікат заводського контролю виробництва
• Декларація експлуатаційних характеристик

Технічні дані

Арматура EDL поставляється та виготовляється згідно замовлення та вимог проектувальника. Компанія Extrea має в асортименті прути діаметром від 10 мм до 34 мм. Діаметр головки прута завжди в три рази більше його діаметра, що забезпечує надійне з'єднання між зоною тиску і зоною розтягування.

Спосіб монтажу

Інструкція по збірці

• Арматурні елементи встановлювати відповідно до проекту армування стелі.
• Для полегшення монтажу в асиметричних елементах кінець планки, що прилягає до стовпа, можна позначити червоним кольором.
• Кінець обрешітки повинен торкатися краю колони, в той же час забезпечуючи відповідну відстань між першим штифтом та торцем колони. Якщо арматура виконана з декількох секцій, необхідно стежити за тим, щоб окремі планки стикалися одна з однією
• Перед монтажем обов’язково перевірте діаметр, відстань і довжину анкерів, а також порівняйте ці значення з тими, що наведені в проекті армування плити.
• Головки дюбелів повинні доходити до верхнього та нижнього країв арматури для вигину плити відповідно.

Технічна специфікація

Відповідно до національної технічної оцінки, штифти на пробиття EDL можна використовувати для доповнення ділянок плоских дахів, які піддаються пробиванню.

Наступні параметри, що характеризують арматуру EDL, повинні бути визначені проектувальником:

• Кількість дюбелів
• Висота дюбелів
• Довжина планки
• Відстань між дюбелями
• Кількість смуг

Форма замовлення

Extrea EDL - Діаметр/висота анкерів/кількість анкерів/довжина цілого елементу/відстань між анкерами

Приклад. Extrea EDL - 12/215-3-480-80-160-160-80

Extrea EDL -  Запит

Будь ласка, надсилайте свої запити електронною поштою або факсом, вказуючи наступні дані:

• Покупець
• Адреса або реквізити компанії
• Представник
• Тел. контакт
• Об'єкт, для якого потрібна арматура.

Запити також можна надсилати через сайт.

Головки дюбелів повинні доходити відповідно до верхнього і нижнього країв арматури плити.

Попередження та рекомендації з охорони праці

При установці арматури EDL слід використовувати захисні рукавички та справний інструмент.

Зберігання та транспортування

Перед монтажем захистіть від вологи та погодних умов.
