Ущільнювальні стрічки з ПВХ Extrea

Стрічки Extrea - це матеріали з термопластичного ПВХ-P, які використовуються для ущільнення робочих і дилатаційних швів

Застосування:

• У робочих зазорах між фундаментною плитою і стіною, а також стіною і стелею.
• У робочих швах між фундаментними плитами, стінами або перекриттями.
• У очевидні зазори в монолітних конструкціях і модульних елементах.
• Анкерні отвори.

Властивості та переваги:

• Основною сировиною є ПВХ-P або ПВХ-P-NBR.
• Відмінна зварюваність.
• Відповідно до норми DIN стійка до бітумних сполук (BV)
• За стандартом компанії також доступний варіант зі сталевим армуванням або з отворами для кріплення.

Типи стрічок:

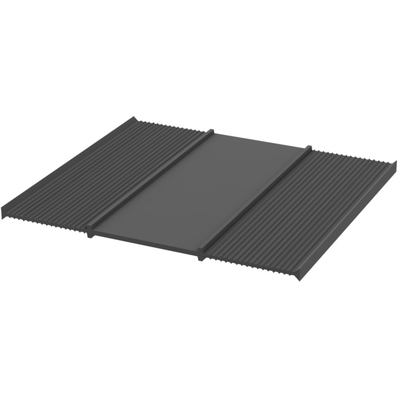

1. Внутрішня стрічка для будівельних швів.

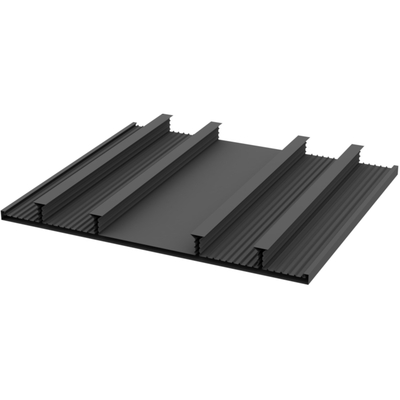

2. Зовнішня стрічка для будівельних швів.

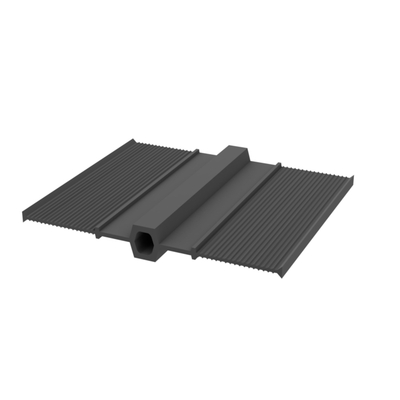

3. Внутрішня стрічка для компенсації зазорів.

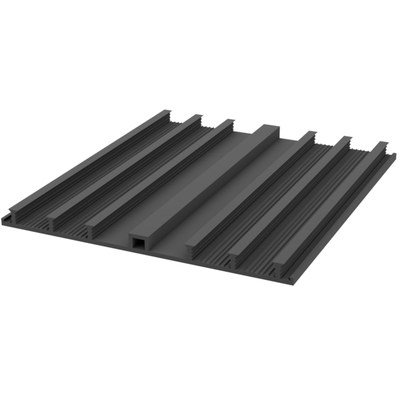

4. Зовнішня стрічка для компенсації зазорів.

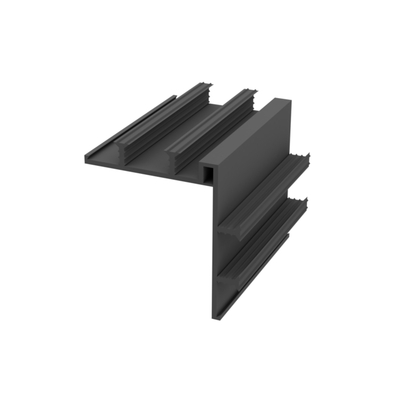

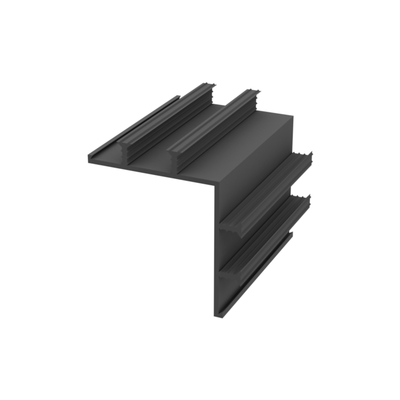

5. Зовнішні кутові стрічки для будівельних швів.

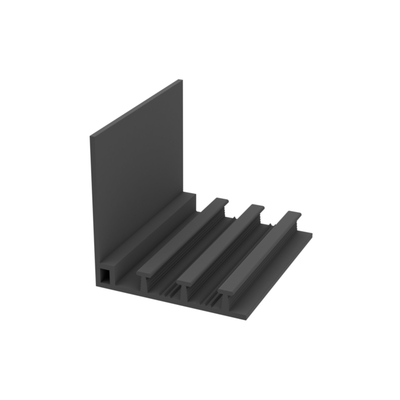

6. Зовнішні кутові планки для компенсації зазорів. Зовнішня закриваюча стрічка

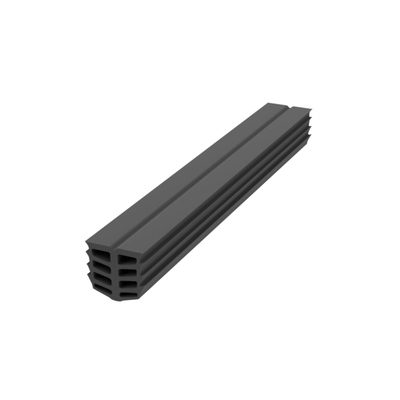

7. Оздоблювальні стрічки.

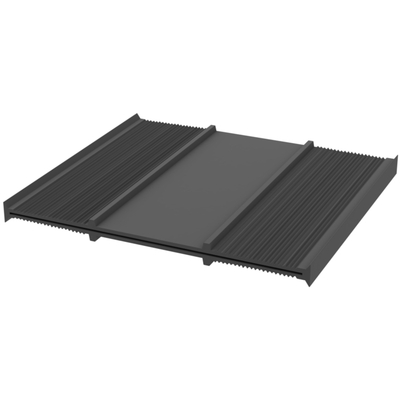

8. Внутрішні стрічки для конструкційних швів, армовані

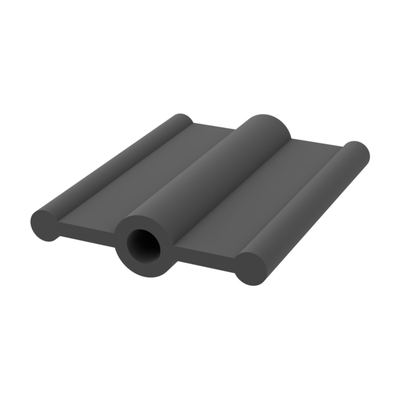

9. Спецстрічки.
10. Труби, для тріщин

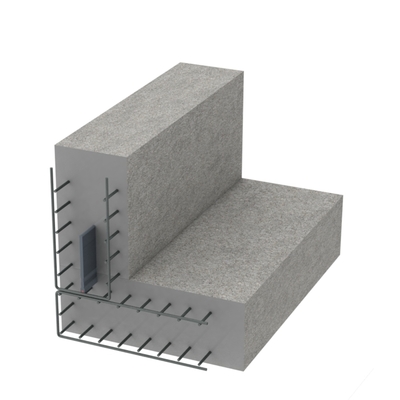

11. Стрічки Erband.

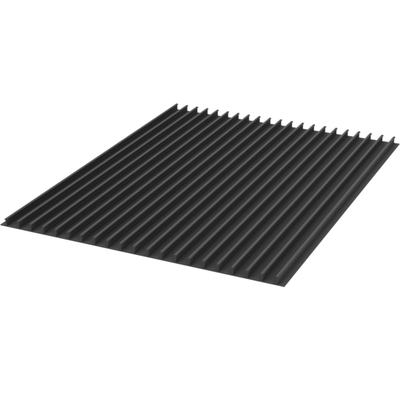

12. Стрічки Ertex.

Схема застосування

Параметри матеріалів

Обробка

Сприйнятливий до термічного спаювання з використанням паяльників (до 250 Вт) і апаратів для спаювання гарячим повітрям (до 1400 Вт).

Дозволи

Технічне дослідження ITB

Типи стрічок

На додаток до стрічок, які представлені на наступних сторінках, наша пропозиція включає ряд інших розмірів, повний перелік яких можна знайти в нашому Технічному додатку.. Крім того, ми можемо виготовляти стрічки нестандартних розмірів за бажанням замовника

Стрічки ПВХ - поради щодо монтажу

1. Види

При виборі ущільнювальних стрічок ПВХ-P слід враховувати, чи будуть стрічки контактувати з бітумними сумішами. Основним поділом ущільнювальних стрічок є стрічки

• Стрічки PVC-P, нестійкі до бітумних сполук і масел (NB),

• Стрічки з PVC-P-NBR стійкі до бітумних сполук і масел (BV) виготовлені згідно стандарту DIN (DIN18541).


2. Безперервність

Слід пам'ятати, що вибрані стрічки повинні складати суцільну сітку ущільнювану у всіхробочих і компенсаційних швах. Це забезпечить:

• використання стрічок однакової ширини;
• забезпечення однакової відстані між анкерами;
• дотримання правильного кута при зміні рівнів;
• запобігання деформації анкерів під час монтажу;
• витягування мин. 40 см стрічки над проектним рівнем землі;
• уникання з'єднання внутрішніх і зовнішніх стрічок на одному об'єкті.

3. Покриття

При проектуванні арматури пам’ятайте про покриття. Для ущільнювальних стрічок (відповідно до DIN 18197) відстань між арматурою має бути ≥ 20 мм (деталі на малюнку нижче):

4. Радіус вигину

При розташуванні стрічок через елементи різної форми слід уникати згинання анкерів. Допустимі радіуси вигину для:

• Внутрішні стрічки для будівельних швів типу А: r ≥ 150 мм;
• Зовнішні стрічки для будівельних швів типу АА: r ≥ 50 x f мм, (де f висота анкера);
• Внутрішні стрічки для дилатаційних швів D: r ≥ 250 мм;
• Зовнішні стрічки для дилатаційних швів DA: r ≥ 50 x f мм, (де f – висота анкера);
• Закриваючі планки типу FA: r ≥ 30 x a мм, (де k - ширина смуги).

Якщо радіус вигину не дотримується, на будівельному майданчику мають бути зроблені відповідні проходи кваліфікованими монтажниками або замовлені у виробника відповідні фітинги.

5. Водотоннажність і висота водяного стовпа:

Для забезпечення правильної роботи стрічки (передачі зсувних і розтягуючих рухів) під час будівництва та під час використання всі деформації в усіх напрямках повинні бути враховані за допомогою вектора деформації:

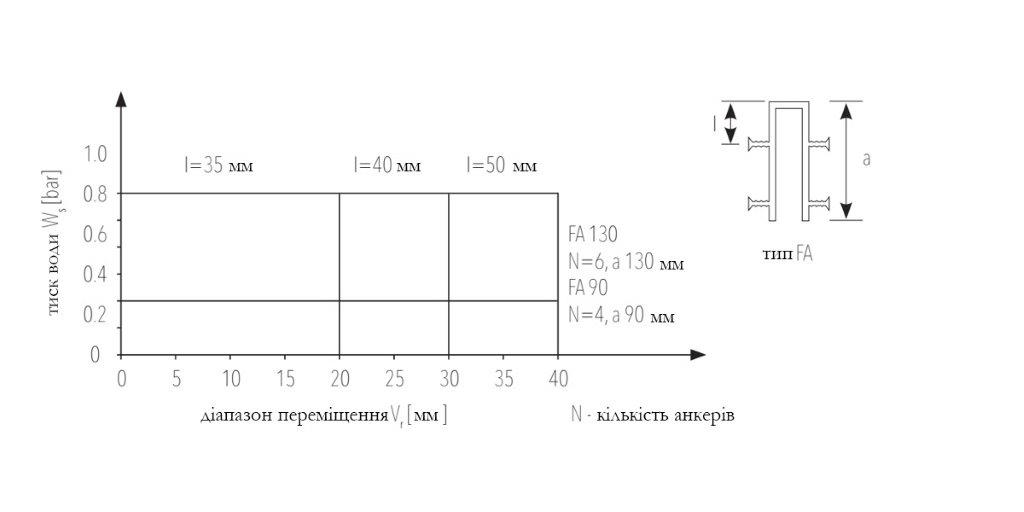

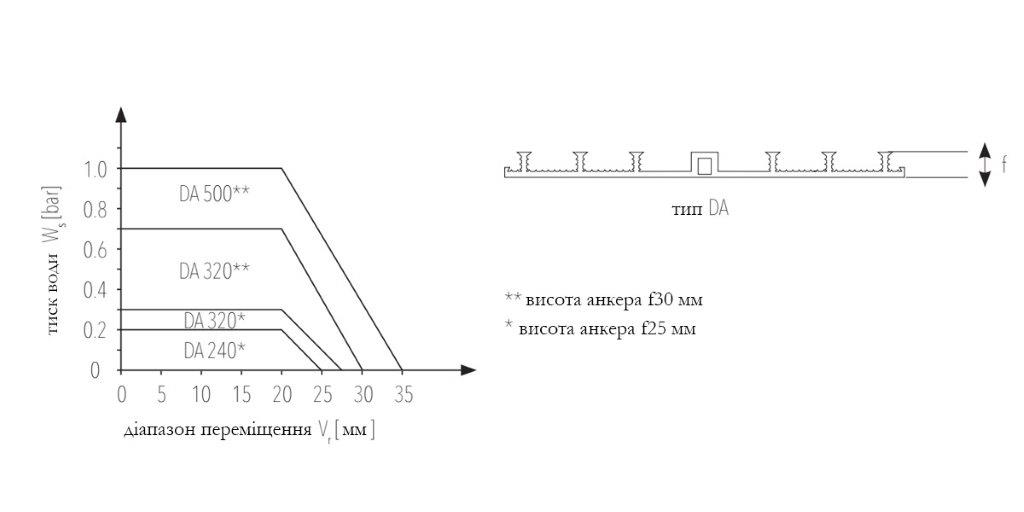

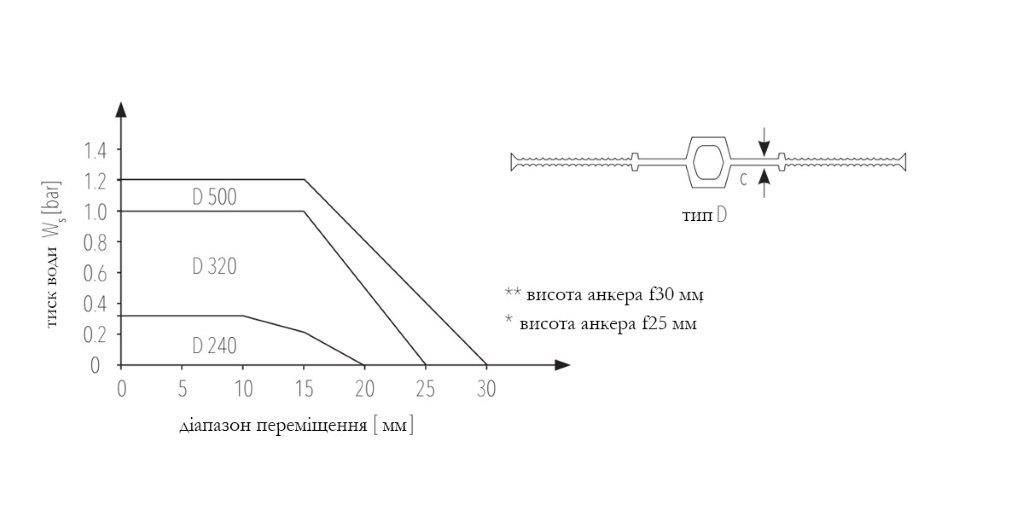

Визначивши вектор переміщення і маючи значення тиску водяного стовпа за допомогою діаграм, можна визначити ширину смуги для відповідного типу:

*наведені вище схеми були підготовлені на основі німецького стандарту DIN V 18197 і вони мають допоміжну функцію (немає польського стандарту, який регулює сферу застосування стрічок). Кожен раз, коли проєктувальник обирає стрічку, він повинен робити це, спираючись на свої знання та досвід. Якщо ви сумніваєтеся, зверніться до нашого технічного відділу.

Стрічки ПВХ - Інструкція по монтажу

Підготовка:

• Розгорніть стрічки на рівній поверхні, щоб перевірити правильність виконання та відсутність пошкоджень і деформацій;
• При більш низьких температурах стрічки можуть деформуватися - щоб повернути стрічкам правильну форму, розгорніть стрічки за добу до монтажу в опалювальне складське приміщення або нагрійте стрічки газовою горелкою, пам'ятаючи, що полум'я не слід тримати дуже близько і протягом довгого часу на одному місці. Його слід тримати по осі стрічки;
• Дуже важливо, щоб анкери не деформувалися

Установка:

• Стрічки повинні бути встановлені по осі так, щоб центр знаходився в місці робочого зазору або по осі компенсаційного каналу розширювальної смуги;
• Пам’ятайте, що заливка повинна бути мін. 20 мм товщиною
• Під час бетонування смуги не можуть змінювати свого положення;
• Монтаж проводити за допомогою монтажних кронштейнів і зв’язувального дроту, дотримуючись відстані кожні 25 см;
• Ущільнюючи суміш, будьте обережні, щоб не пошкодити ремені або кріплення.

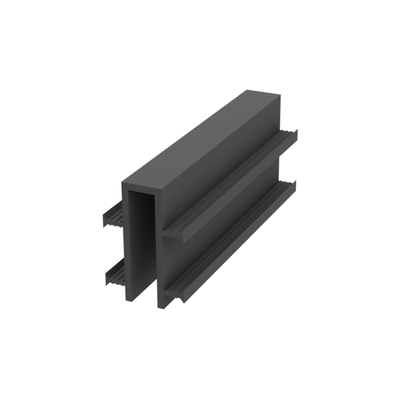

Фінішні стрічки FA (рис 1)

• Установка на дошку опалубки нижче останнього анкера скобами або цвяхами довжиною до 40 см, забитими на 1/3 висоти і загнутими;

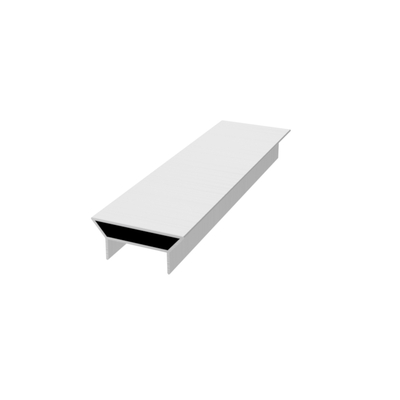

• Для захисту стрічки від механічних пошкоджень можливе використання захисних профілів TFA (профіль формує кромки бетонних елементів).

Фінішні стрічки тип A i D (рис 2)

• Для монтажу внутрішніх стрічок необхідно зробити стійку розрізну опалубку;
• Розширювальні смуги повинні бути стійко закріплені в подвійному шарі ДВП (перший шар повинен знаходитися по осі розширювального каналу, другий - щільно закривати плече смуги;
• Смугу необхідно монтувати V-подібно (під кутом ~ 15 ° від лицьової сторони дошки) за допомогою стяжного дроту для арматурних стрижнів;
• Під час бетонування другої черги слід зачистити та відремонтувати будь-які дефекти;

Зовнішні стрічки типу AA i DA (рис 3)

• Опалубка повинна бути виконана таким чином, щоб вона не спиралася на з'єднання стрічки, розстеленої на худому бетоні або утрамбованому грунті;
• Рекомендується використовувати опалубку системи Recomax;
• Після бетонування першого етапу незакріплене плече стрічки слід захистити від пошкоджень;
• Стрічки кріпляться до вертикальної опалубки двоголовими цвяхами довжиною 40 см, забиваються максимум на 1/3 висоти і загинаються;
• Стрічку можна проколювати лише на межі останнього креплення та краю стрічки. Інші частини стрічки не повинні бути пошкоджені.
• Під час бетонування другої черги слід зачистити та відремонтувати будь-які дефекти;

Спаювання стрічок

• З'єднання стрічок ПВХ-П засноване на термоcпаюванні. Для з’єднання стрічок використовуються осі. Залежно від матеріалу з'єднання відбувається від 160 ° до 220 ° C. У разі складних форм рекомендується виконувати зварні шви на заводі.
• Перед з'єднанням стрічок слід звернути увагу на правильну підготовку зварюваної поверхні. Стрічки на кінцях повинні бути гладкими і обрізані одним рухом ножа під потрібним кутом, зберігаючи відповідну форму і розміри;
• Стрічки оплавляються на кінцях і з’єднуютьсяміж собою;
• На наступному етапі обробляється зварний шов або наклеюється маскуюча стрічка

1. Монтаж закриваючих стрічок.
2. Монтаж внутрішніх стрічок в стіну.
3. Монтаж внутрішніх стрічок в стіну (вид зверху).
4. Монтаж зовнішніх стрічок в стіну.
5. Монтаж стрічок за допомогою застібки
6. Приклад монтажу стрічок.
