Компенсатор дилатації X-Tec

Матеріали для завантаження

Опис продукту

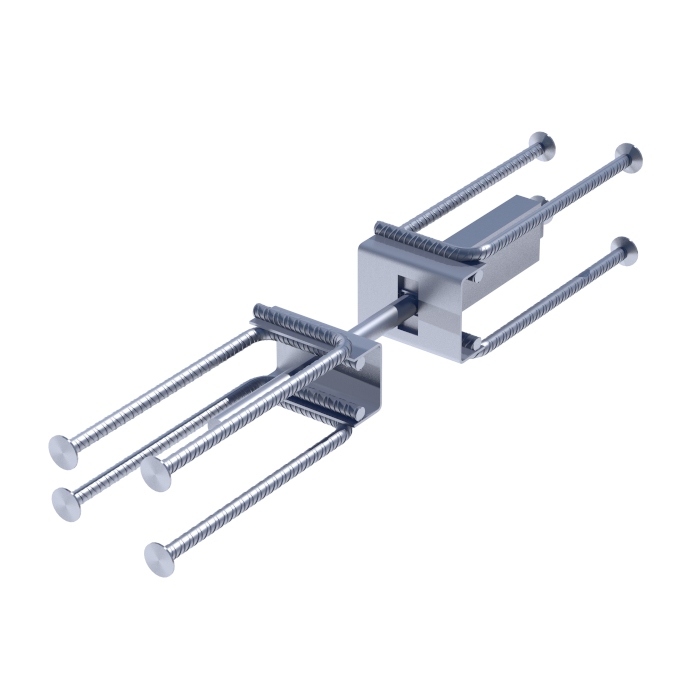

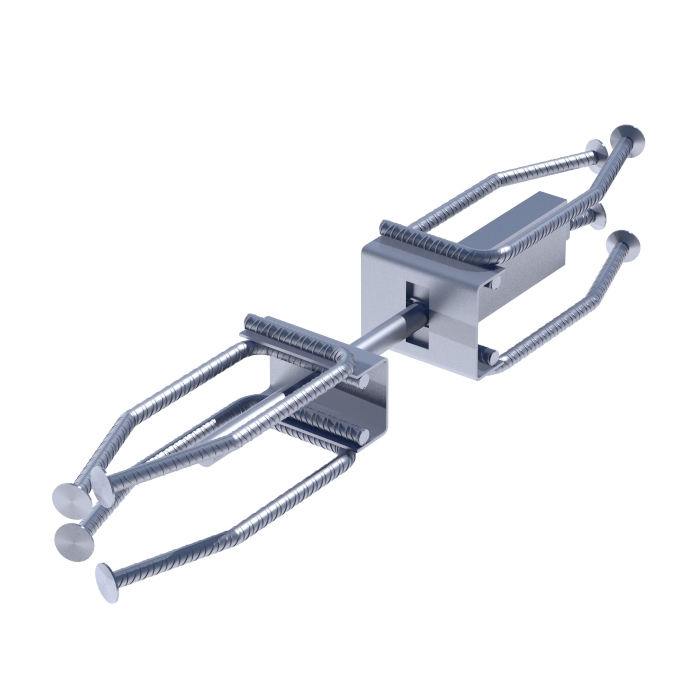

Компенсатори дилатації X-TEC призначені для передачі зсувних сил, що виникають в місцях розриву конструкції (дилатації) залізобетонних елементів. Ці компенсатори передають зсувні сили, дозволяючи елементам рухатися в напрямку, паралельному осі компенсатора. Прямокутні отвори і вставка, поміщені всередину касет сталевого компенсатора X-TEC: X-25V, X-30V і X-35V, дозволяють зміщувати з'єднані елементи як в паралельному, так і в перпендикулярному напрямку осі компенсатора.

Застосування:

Дилатація фундаментної плити.
Дилатація між конструктивним стовпом і стіною
Дилатаційні отвори між підструнком і стелею,
Дилатаційні отвори між стелею і стіною,

Характеристика та переваги

Здатний витримувати важкі вантажі
Добрий захист від корозії за рахунок використання нержавіючої сталі,
Здатний витримувати важкі вантажі
Компенсатори Extrea є єдиними на ринку, які дозволяють рухатися в напрямку, перпендикулярному осі оправки, зберігаючи при цьому 90% своєї вантажопідйомності
Легкий монтаж
Проектні вантажопідйомності визначені відповідно до ETAG 030:2013, частина 1

Таблиці вантажопідйомності

Витрималість компенсатору типу важкий

Тип компенсатора X-TEC	Розрахункова вантажопідйомність V_Rd,s, kN
Тип компенсатора X-TEC	Щілина < 20 мм	Щілина < 30 мм	Щілина < 40 мм	Щілина < 50 мм	Щілина < 60 мм
X-25	104,94	85,33	66,24	52,99	44,16
X-30	160,53	137,00	113,46	91,57	76,30
X-35	227,66	200,20	172,74	145,29	121,17
X-25V	94,45	76,80	59,61	47,69	39,74
X-30V	144,48	123,30	102,12	82,41	68,67
X-35V	204,89	180,18	155,47	130,76	109,05

Витрималість компенсатору типу легкий

Тип компенсатора X-TEC	Розрахункова вантажопідйомність V_Rd,s, kN
Тип компенсатора X-TEC	Щілина < 10 mm	Щілина < 20 mm	Щілина < 30 mm	Щілина < 40 mm
X-20L	14,3	9,5	7,1	5,7
X-25L	24,8	17,1	13,1	10,6
X-30L	38,5	27,5	21,4	17,5
