Бентонітові мати

Опис продукту

ActiTex C - сучасний гідроізоляційний мат. В результаті контакту з водою бентоніт, що міститься в ньому, активується і викликає розбухання килимка (приблизно 0,5-1,0 см). Густий бентонітовий гель, який утворюється в цьому процесі, точно ущільнює структуру, створюючи т.зв коричневі ванни та проникає в усі подряпини та тріщини, що утворилися в мікроструктурі. Бентонітові мати для правильного виконання своєї функції потребують тиску, еквівалентному 20 см бетону.

Застосування в ізоляції:

• підземні частини будівель,
• фундаментні плити,
• стіни
• підземні тунелі,
• земляні роботи,
• протипаводкові насипи,
• звалища.

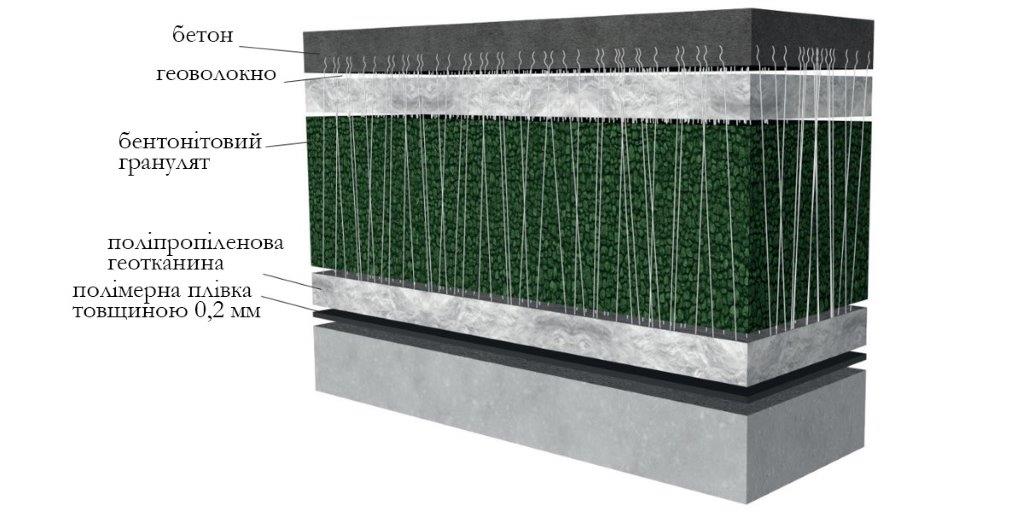

Багатошарова структура килимка ActiTex C

• Верхній покривний шар у вигляді поліпропіленового геоволокна
• Середній шар - бентонітове наповнення у вигляді гранул.
• Нижній несучий шар у вигляді поліпропіленового геотекстилю. Являє собою шар скріплюючих голчастих волокон, завдяки яким виріб набуває належних механічних властивостей. Ламінація у вигляді полімерної плівки товщиною 0,2 мм.
• Ламінат міцно з’єднується з геотекстилем шляхом склеювання та нагрівання.
• Інноваційний метод з'єднання окремих шарів запобігає їх розшаруванню у постійно вологому середовищі.
• Усі компоненти мата з’єднуються за допомогою системи голок, від 70 000 до 150 000 штук на м2 мата. Це гарантує, що бентоніт утримується в стабільному положенні.
• Рівномірне заповнення по всьому простору, в результаті чого утворюється рівномірний безперервний шар, дозволяє досягти щільного контакту бентонітової маси з герметичною структурою.

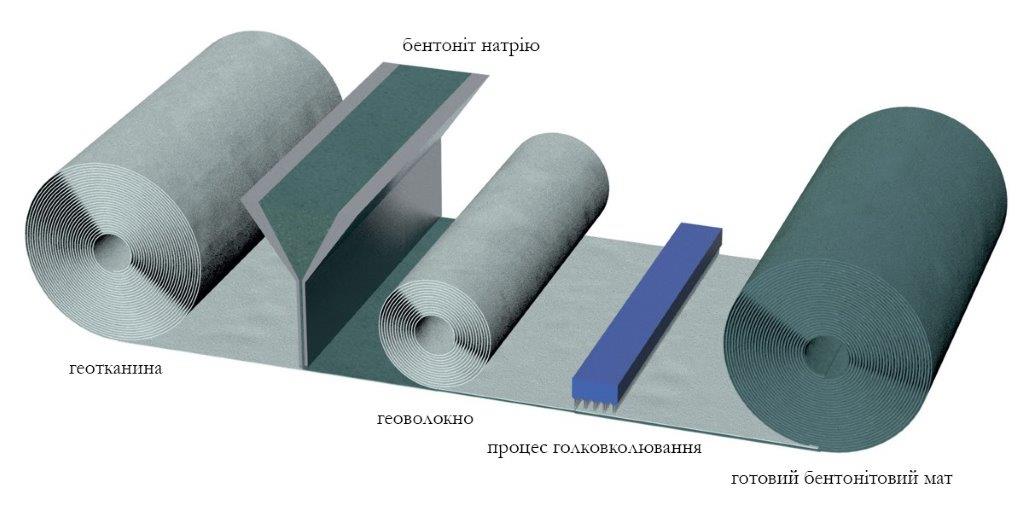

Процес продукції ActiTexu:

Переваги матів ActiTex

• Властивості самогерметизації.
• Обмежений обсяг підготовчих робіт.
• Простий і швидкий монтаж.
• Може монтуватися всередині опалубки або до постійної обшивки траншеї.
• Не потребує грунтовки та захисних шарів.
• Довговічність і ефективність необмежена в часі.
• Можна використовувати на вологій основі.
• Може бути встановлений в різних погодних умовах.

ПРИМІТКИ

• Мат ActiTex для повноцінного виконання покладених на нього завдань вимагає тиску, мінімальне значення якого має бути еквівалентним бетонній плиті товщиною 20 см.
• Мат можна використовувати для бетону, призначеного для класу експозиції XA2 або нижче. У разі підвищеної агресивності навколишнього середовища або високої концентрації іонів сірки або кальцію, будь ласка, зверніться до свого дистриб'ютора перед встановленням.
• Перед укладанням мату ActiTex / Actitex C необхідно належним чином підготувати підкладку.
• Мати Actitex C оснащуються геоволокном зі сторони ізольованного елементу. Килимки Actitex C кладуть плівкою з боку натиску води.
• Шахти ліфтів, люки, підвали, ребра плит та оголовки паль повинні бути ізольовані заздалегідь, відводячи ізоляцію ActiTex / Actitex C від цих елементів до місця з’єднання з основною поверхнею ізоляції, щоб утворити безперервну ізоляційну смугу.
• При виконанні робіт слід звернути увагу на дотримання бажаних розмірів установки при переходах під компенсаторами, технологічними перервами та продовженням горизонтальної та вертикальної ізоляції.

Maty ActiTex - монтажні інструкції

• Підготовка основи
  Основою матів ActiTex і ActiTex C може бути бетонна основа, стабілізована ґрунтова основа, ущільнений ґрунт або шар ущільненого заповнювача. Грунтову основу або шар щебня необхідно вирівняти і утрамбувати. У разі ущільнених субстратів із заповнювачів слід використовувати заповнювачі різної зернистості з максимальним розміром зерен менше 18 мм. Субстрат може бути вологим або навіть мокрим. Не повинно бути кроків більше 5 мм. Нерівності вирівнюють за допомогою цементного розчину або бентонітової шпаклівки.

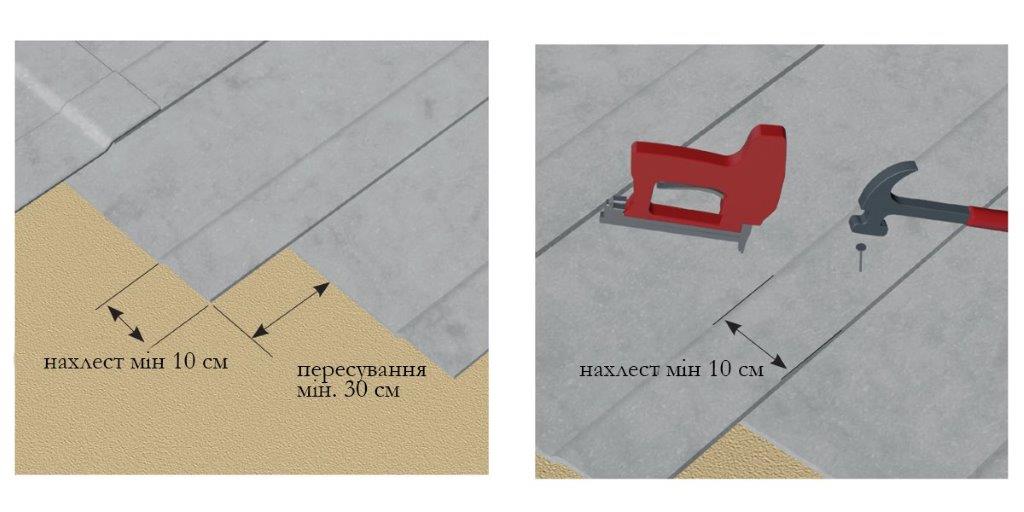

• Укладання
  Мати ActiTex / Actitex C слід укладати під фундаментну плиту смугами відповідно до схеми, зображеної на рисунку. Мінімум 10 см сусідніх смуг укладаються на поредені, утворюючи нахлест. Кінці пасів повинні бути зміщені один від одного мінімум на 30 см. Для захисту від розповзання або забруднення матів під час проведення армувальних і бетонних робіт мат рекомендується прибивати до землі цвяхами або зшивати нахлести спеціальним степлером. Відстань між цвяхами або скобами 40-50 см. Якщо плита виготовляється поетапно, мат ActiTex / Actitex C з попереднього етапу повинен виступати щонайменше на 30 см за край вже залитої плити. Це дозволить зробити нахлест і правильно з’єднати утеплювач під наступною секцією плити.

При проходженні під дилатаційним швом рекомендується прокласти додатковий шар мату Actitex шириною мін. 80 см (40 см з обох сторін розширення. Мат, який є основною ізоляцією, повинен виступати за межі вже виготовленого елемента мінімум на 60 см. Мат ActiTex / Actitex C не ущільнює шви дилатації.

З міркувань безпеки на додаток до стрічки ActiStop часто використовуються зовнішні стрічки ПВХ-P.

• Гідроізоляція ковпака палі та ребер фундаментної плити.
  Мат ActiTex / Actitex C не слід класти безпосередньо на палі. Мат ActiTex / Actitex C має бути правильно вирізаний, щоб точно відповідати формі палі. Після укладання мату ActiTex / Actitex C місце його контакту з нею замазують бентонітовою шпаклівкою. Навколо палі за допомогою шпателя нанесіть трикутне кільце, довжина якого повинна бути не менше 5 см. Поверх палі слід прокласти безперервний шар стрічки ActiStop навколо виступаючої арматури. У випадку ребристих фундаментних плит мат покриває все ребро. Це робиться шляхом укладки ActiTex / Actitex C всередину ребра опалубки перед тим, як встановити в неї арматуру. З мату ActiTex / Actitex C необхідно звільнити не менше 30 см надлишку, що дозволить згодом з'єднати його з основним утеплювачем плити. У разі відсутності напірної води, проводимо процедуру подібну до описаної раніше з ковпаками паль.

• Канали інстляції в плитах
  Встановлюючи мат ActiTex / Actitex C, вирізати в ньому форму прохідного дроту або труби, а після, місце стику по всьому колу труби або дроту замастити бентонітовою шпаклівкою. Шпаклівка повинна досягати кабелю та ActiTex / Actitex C приблизно на 4 см. Щоб захистити зроблену таким чином герметизацію, рекомендується укласти додатковий мат 80 х 80 см (розмір стосується труб діаметром до 400 мм). У маті необхідно вирізати отвір, відповідний формі проходження дроту або труби. Якщо канали інсталяції розташовані близько один від одного, може бути непрактичним прорізувати отвори для кожного з них. Тоді краще підібрати виріз до всього зовнішнього контуру групи каналів, а простір між ними покрити шаром бентоніту товщиною не менше 1 см. Завершіть все товстим шаром бентонітової шпаклівки. Для додаткової герметизації інсталяційні кабелі рекомендується обмотати бентонітовою набухаючою стрічкою ActiStop.

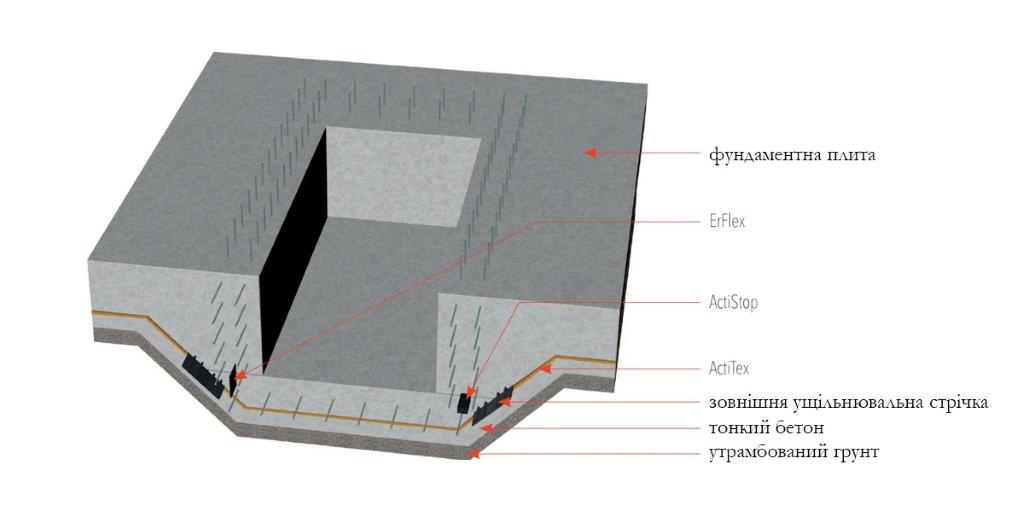

• Підлога шахти ліфта
  Шахти ліфтів та інші подібні найглибші елементи конструкції повинні бути особливо ретельно покриті матом ActiTex / Actitex C з боку землі, забезпечуючи безперервність ізоляції та безперервний зв’язок з основною горизонтальною ізоляцією. У випадках, коли стінки котловану достатньо стійкі, мати ActiTex / Actitex C можна покласти безпосередньо на землю. Однак, коли стіни трошки розтріскуються їх слід зміцнити досками та покласти мати ActiTex / Actitex C на отриману підпірну стінку. В якості підкладки також можна використовувати цегляну стіну або правильно залиті бетонні елементи. Мат ActiTex / Actitex C також можна монтувати на внутрішню поверхню зовнішньої стінової опалубки. У будь-якому випадку мат необхідно вивести на горизонтальну поверхню, щоб забезпечити правильне поєднання з основною ізоляцією плити. Ширина надлишку повинна бути не менше 30 см. У всіх розривах бетонування слід встановити стрічки ActiStop. У разі тиску води на додаток до стрічки ActiStop часто використовуються зовнішні ПВХ-стрічки.

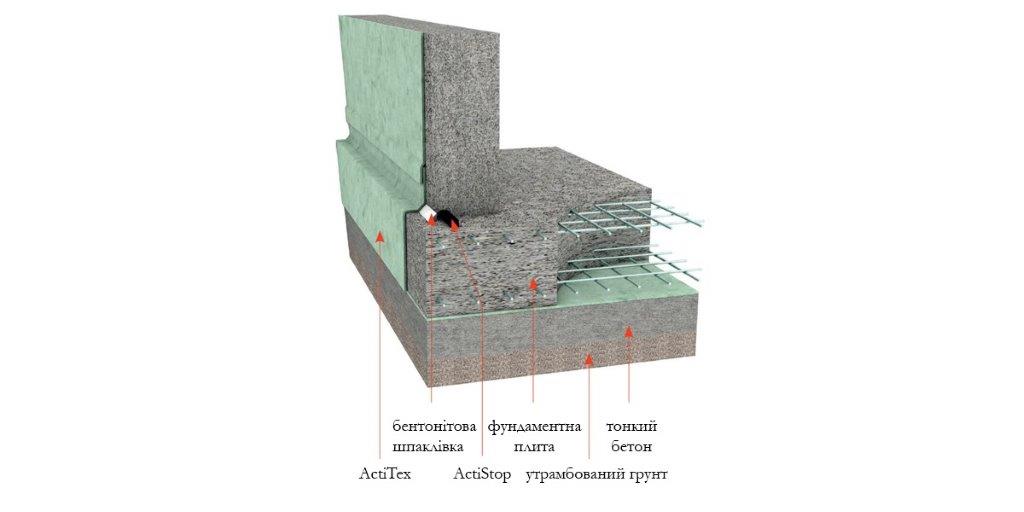

• Перехід горизонтальної ізоляції на вертикальну - фундаментні стіни та фундаменти

  Після того, як мат ActiTex / Actitex C досягне зовнішнього контуру плити при горизонтальному монтажі, його слід скласти в місці стику. Потім обріжте, залишивши не менше 30 см запасу длини. Після зняття опалубки ці надлишки матеріалу будуть використані для безперервного з’ єднання з вертикальною ізоляцією. Ширина такого нахлеста не повинна бути менше 10 см. Дозволено також розрізати мати ActiTex / Actitex C, виведені на вертикальну поверхню, врівень з верхнім краєм плити. У такій ситуації, щоб посилити ізоляційну щільність, ізоляція вертикальної стіни повинна перекривати попередньо укладену, створюючи нахлест шириною мін. 30 см. У разі пошкодження горизонтальної ізоляції, згорнутої на опалубку, або пошкодження ізоляції в нижньому куті плити, зробіть канавку в основі по краю плити та заповніть її бентонітом. Розмір канавки повинен бути мін. 10 х 10 см.

  Нижній край вертикальної ізоляції з мату ActiTex / Actitex C закладається в підготовлену канавку, заповнену бентонітом. У кутку ActiTex / Actitex C має точно прилягати до основи та поверхні опалубки. Його не можна розтягувати. Розріжте мат у внутрішніх і зовнішніх кутах відповідно до форми. Покрийте розрізи великою кількістю бентонітової шпаклівки. Якщо є можливість, нанесіть на ці місця латки, закріпивши їх шпаклівкою, цвяхами або скобами. Розмір латки повинен бути таким, щоб він проходив через розріз не менше ніж на 20 см в кожному напрямку. Якщо мат не перевертається на дощату опалубку, його можна вивести горизонтально під опалубку, залишаючи не менше 30 см вільного простору. У такій ситуації приділіть особливу увагу захисту килимка від пошкоджень. Після цього килимок буде прикріплено до вертикальної поверхні відповідно до інструкцій у розділі «Ізоляція вертикальних поверхонь». Мат кріпиться до опалубки, підвішуючи його за допомогою дроту або прибиваючи цвяхами. Знявши опалубку, загладьте місця кріплення і при необхідності закріпіть латки. По периметру швів між плитою та стінами слід встановити бентонітову стрічку ActiStop. Допускається використання додаткової зовнішньої ущільнювальної стрічки ПВХ- П.

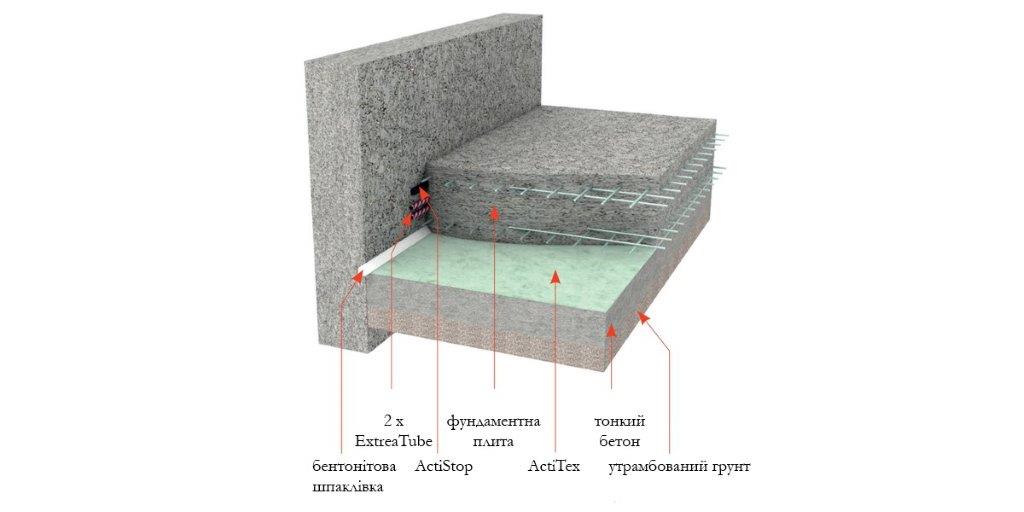

• Монтаж мата ActiTex / ActiTex C в з'єднанні фундаментної стіні та плити
  Перед кожним монтажом ізоляції ActiTex / ActitexC переконайтеся, що площа фундаментної стінки всередині і зовні з'єднання, на якому вона буде триматися додана нижня плита не має подряпин або тріщин, через які могла б проникнути вода. Якщо трапилася така ситуація, ці місця слід спочатку загерметизувати. Наведене вище зауваження також стосується робочих перерв між послідовними розділами фундаментної стінки. Горизонтальні і вертикальні поверхні з'єднання повинні бути ретельно очищені. Якщо поверхні фундаментної стінки ремонтувалися перевірте їх якість. При поганому зчепленні розчину для ремонту та
  поверхні, його необхідно зняти. Мат ActiTex / Actitex C укладається на заздалегідь підготовлений субстрат відповідно до описаних раніше правил. Його край повинен бути всередині з'єднання, бажано таким чином, щоб ActiTex / Actitex C був внахлест з армуванням (на таке рішення в більшості випадків необхідно згода проєктувальника). У такій ситуації необхідно буде зрізати ізоляцію. Край мата слід ретельно вирівняти бентонітовою шпаклівкою. Шар шпаклівки слід покласти на край мата і розташувати вертикально поверхні з'єднання на висоту приблизно 5 см. Використовуйте шпатель, щоб також обробити прути
  озброєння. Стрічка ActiStop повинна бути встановлена у зоні з'єднання. За товщиною плити до 40 см, встановлюється одне полотно стрічки. Якщо плита має більшу товщину, тоді слід встановити дві стрічки. Стрічку слід закріпити з сіткою.

• Установка мата на постійні траншейні опори
  Використання будівельних прийомів, описаних у цьому розділі, дозволяє будувати об'єкти, зовнішні розміри яких майже дорівнюють межам ділянки під забудову. Мат ActiTex / Actitex C є найефективнішим способом гідроізоляції будівлі, коли опорні основи котловану також виконують роль опалубки
  конструкції. Це берлінські стінки, шпунтові стіни, фундаментні стіни, свайні стіни тощо. В окремих випадках, будь ласка, зверніться до відповідних пунктів цього розділу, щоб отримати інформацію про підготовку основи та докладні інструкції з монтажу. Як і у випадку з постійними траншейними опорами, мат встановлюють для ізоляції підземних частин «ущільнювальних» будівель. Сусідні пасма мату ActiTex / Actitex C укладаються з нахлестом не менше 10 см і кріпляться до корпусу цвяхами. Необхідно прибити мат хоча б у вертикальних і верхніх країв. Відстань між кріпильними елементами приблизно 30 см. Нахлести в заданому напрямку (горизонталі і вертикалі) повинні бути зміщені один до одного не менше ніж на 30 см. Нахлести повинні бути зроблені так, щоб вони не розходилися при бетонуванні. ActiTex / Actitex C, встановлений на вертикальних поверхнях, повинен перекривати мат, що виходить з-під плити. Ширина нахлеста на стику укладаної вертикально ізоляції з надлишками звільненими від горизонтальної ізоляції, повинна бути не менше 10 см. Щоб пройти крізь ізоляцію ActiTex/Actitex C, для інсталяційних каналів необхідно зробити відповідні вирізи в ActiTex/Actitex C. Після точного виріза ActiTex / Actitex C місце контакту слід заповнити бентонітовою шпаклівкою, повністю заповнивши вільні простори між проникаючим елементом і вирізаним матом. Якщо це група інсталяційних каналів, не слід прорізати отвори для окремих провідників у ActiTex / Actitex C. У цьому випадку слід зробити розріз, відповідний зовнішньому контуру цієї групи, а простір між ними закрити шаром бентонітової шпаклівки товщиною мін. 2 см до кожної труби. Для додаткової герметизації інсталяційні канали рекомендується обмотати бентонітовою стрічкою ActiStop. У місці, де головки поєднувальних елементів проходять скрізь мат, слід зробити надріз у формі «х». Потім голівки покрити шаром бентонітової шпаклівки товщиною не менше 2 см і в випадку ActiTex / Actitex C не менше 5 см. Латка, вирізана з окремого шматка мату ActiTex / Actitex C, накладається на головку зашпакльованих поєднювальних елементів, нахлести якої не повинні бути менше 20 см від основного мату ActiTex / Actitex C. Допуски та всі розрізи повинні бути ретельно заповнені. Укладання мата ActiTex / Actitex C слід завершити на землі відповідно до вказівок

• Берлінська стінка
  Відстань між планками не повинна перевищувати 2,5 см. У тих випадках, коли вона більша, планки слід залити цементним розчином. Якщо підземні води проникають крізь обшивку, перед установкою мату ActiTex / Actitex C необхідно накрити опалубку поліетиленовою плівкою товщиною 0,15 мм або встановити ActiTex / Actitex C. На поверхнях з дуже великою відстанню планок (5-10 см) встановіть напр. поліетиленові дренажні мати (тип таких матів повинен бути затверджений виробником), і тільки поверх них встановлювати ActiTex / Actitex C. Дренажний мат повинен бути міцно прикріплений до опалубки цвяхами. Замість дренажних матів можна встановити ДСП або зробити обшивку з дощок. Встановіть деревно- стружкову або дощату обшивку на поверхні з дуже великою відстанню колод. Заглиблення по краях двотаврових стальних балок необхідно помм’якшити, заповнивши їх бентонітовою шпаклівкою.

• Стіна зі сталевих шпунтових паль
  Усі шпунтові елементи та головки з'єднувальних елементів повинні бути покриті бентонітовою шпаклівкою (приблизно 2 см). Якщо просочування води через елементи шпунтових паль значне, додають грунт, щоб зупинити стік води. ActiTex / Actitex C кріпиться на поверхню стіни у вигляді увігнутостей і опуклостей і послідовно кріпиться до шпунтових паль за допомогою врізних шурупів з великими головками. Мат ActiTex / Actitex C також можна наложити на шпунт з обшивкою з фанери. При виборі цього варіанту опалубка кріпиться до шпунтових паль, які будуть основою для укладання мату ActiTex / Actitex C. Нещільності створеної обшивки необхідно заповнити цементним розчином або шпаклівкою.

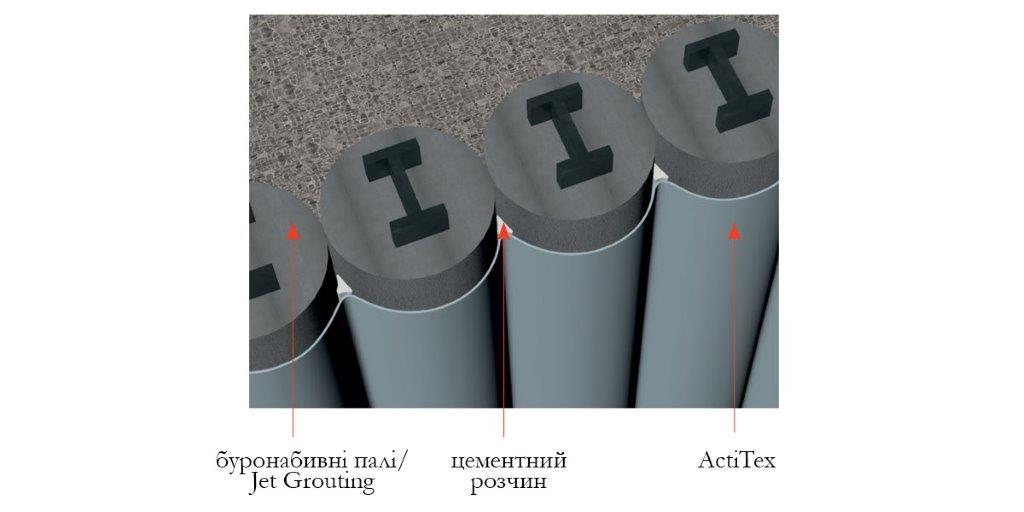

• Стіна з буронабивних паль
  Через значну нерівність поверхні такої обшивки найчастіше її покривають торкретбетонним шаром. Торкрет-бетон, як основу мату ActiTex / Actitex C, також можна наносити безпосередньо на вертикальні стінки котловану, якщо це дозволяє тип ґрунту. У будь-якому випадку мати ActiTex / Actitex C повинні прилягати до подкладки по всій поверхні. Не допускається, наприклад, кріпити їх в опуклих місцях основи і натягувати на виїмки. Як і в інших випадках, і тут: чим рівномірніше підготовлена подкладка, тим ефективніше та простіше укладати мат ActiTex / Actitex C.

• Монтаж мата в опалубку стін фундаменту
  Мат встановлюється шляхом прибивання його до опалубки. Мат слід встановлювати з надлишками (по нижньому і одному з бічних країв), які використовуються внахлест, щоб зробити ізоляцію щільною. Потім плити опалубки транспортують до місця будівлі. Під час бетонування та зв'язування бетону мат з'єднується з конструкцією. Після розпалювання опалубки мат буде міцно закріплений. Обстеження всіх елементів після всіх етапів обов'язкого необхідний. Для їх захисту від розповзання, нещільні смуги мату необхідно прибити до конструкції, а місця прибивання зашпаклювати бентонітовою шпаклівкою. Закрийте отвори в маті матами ActiTex / Actitex C, прикріпленими до конструкції цвяхами. Якщо верхній край мата залишається вільним, його слід закріпити та належним чином обробити.
• Ремонт пошкоджень мата
  Щоб усунути пошкодження мату ActiTex / Actitex C, спричинені його встановленням, армуванням та бетонними роботами тощо (наприклад, розриви, порізи на маті в кутах, точках кріплення та переходах з’єднувальних елементів опалубки), очистіть і добре покрийте бентонітовою шпаклівкою. Потім
  розставте латки, закріпивши їх шпаклівкою, цвяхами або скобами. Розмір латки повинен бути таким, щоб він виходив за межі пошкодженої ділянки мінімум на 20 см в кожну сторону.
