Опис продукту
Extrea Tec - найякісніше болтове з'єднання арматурних прутів в діапазоні діаметрів - 12 - 40 мм. Це з'єднання гарантує повну передачу навантаження для даного діаметра прута. Основою даної системи є спеціально усилені наконечники стрижнів, завдяки яким усувається ослаблення в місці з'єднання. На кінцях виконана метрична різьба. Всі різьбові прути з'єднуються за допомогою різних типів втулок
Застосування елементів системи Extrea Tec
Кріплення Extrea Tec використовується для з'єднання і закріплення арматури в залізобетонних конструкціях.
Переваги Extrea Tec
Виробництво Extrea Tec
1. РОЗРІЗ
Прути нарізають механічно за розміром, перпендикулярно осі
2. ФОРМУВАННЯ
Система прутів Extrea Tec зміцнена на кінцях, що виключає будь-яке ослаблення поперечного перерізу в місці з'єднання
3. РІЗЬБА
На кінцях виконана метрична різьба - в цей момент ми отримуємо елемент типу B.
4. ВИГОТОВЛЕННЯ ВТУЛКИ І ЇЇ ЗБІРКА
На стрижні типу N нагвинчується поєднувальна втулка
5. ГОТОВЕ З'ЄДНАННЯ
Монтаж

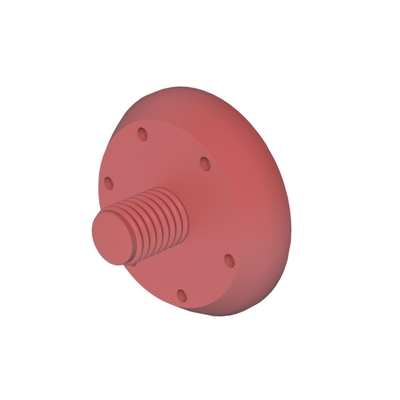

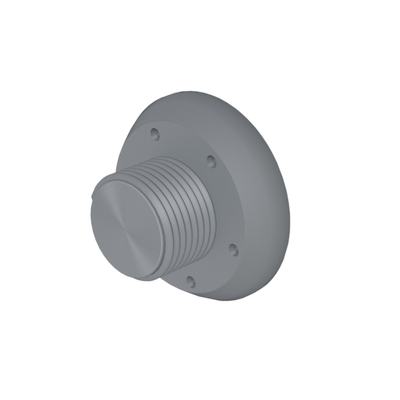

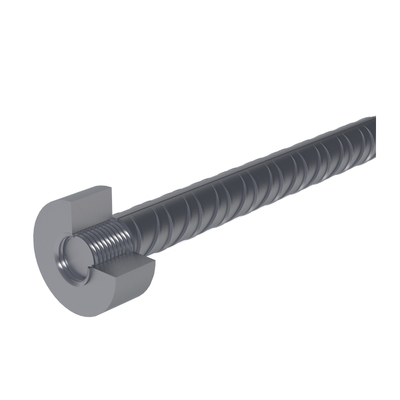

За допомогою монтажного диска За допомогою монтажної планки

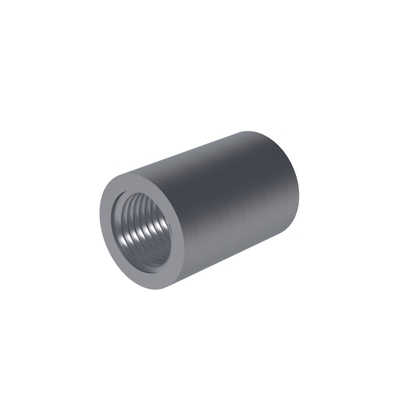

Стандартне поєднання тип N
Цей тип з'єднання використовується в ситуаціях, коли є можливість обертати з'єднану планку і переміщати її вздовж своєї осі.
1. Прикрутіть стандартну втулку ES до базової планки. Втулку слід загвинтити наполовину (закручувати до відчуття опору).
2. Прикрутіть планку з різьбленням - тип B до базової планки з втулкою.
3. Готове поєднання
Позиційне поєднання типу NA
Використовується в тих випадках, коли з'єднана планка занадто довга або її неможливо повернути.
1. На кінці прута, який потрібно додати, підготуйте спеціальну ділянку різьблення, яка дозволить нагвинчувати стандартну втулку, доки вона не буде на одному рівні з поверхнею перетина прута.
2. Потім з’єднануємо основний прут з втулкою та другий прут разом
3. Закручуємо втулку до кінця

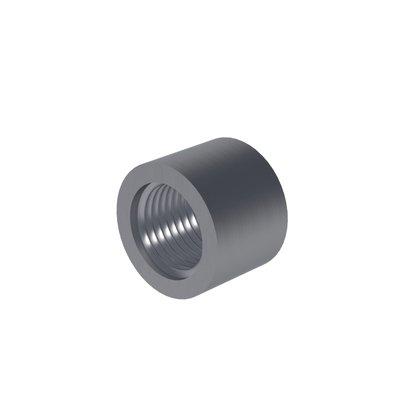

Позиційне з'єднання зі стабілізацією NB
Ми використовуємо його, коли з'єднаний елемент не може обертатися і потрібно заблокувати положення прута. Цей спосіб схожий на попередній, з тією різницею, що тут додатково використовується контргайка, яка стабілізує положення прикріпленого прута
1. На кінці прута, який потрібно прикріпити, підготуйте спеціальну ділянку різьблення, яка дозволить нагвинчувати контргайку, доки вона не буде на одному рівні з поверхнею прута
2. Потім з’єднануємо основний прут з втулкою та другий прут разом
3. Закручуємо втулку до кінця

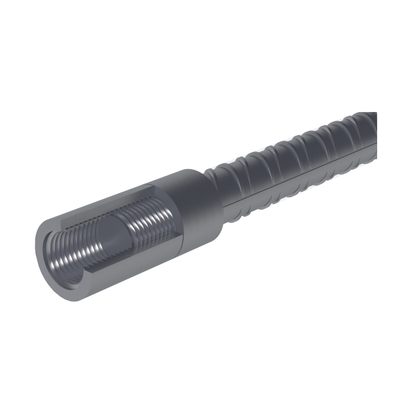

Дистанційне поєднання
Дозволяє плавно регулювати відстань між кінцями стрижнів, що дозволяє виключити можливі неточності монтажу. Максимальна відстань між прутками може становити один діаметр розрізу гвинта
1. На кінці прута, який потрібно прикріпити, підготуйте спеціальну ділянку різьблення, яка дозволить нагвинчувати втулку, доки вона не буде на одному рівні з поверхнею прута
2. Потім з’єднануємо основний прут з втулкою та другий прут разом
3. Закручуємо втулку до кінця

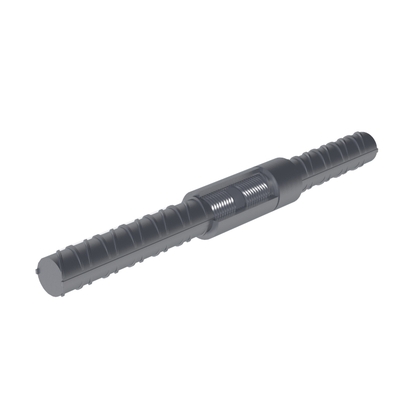

Редукційне з'єднання
Даний тип з'єднання використовується в тих ситуаціях, коли з'єднану планку можна повертати і переміщати вздовж своєї осі, а з'єднані прути відрізняються діаметрами
1. На кінці базової планки закрутіть редукційну втулку до упору
2. Потім загвинтіть з’єднаний стрижень, до кінця
3. Готове поєднання

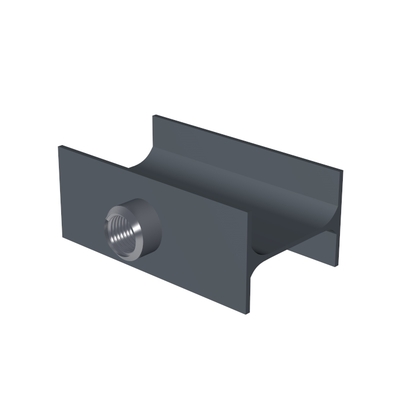

Зварене з'єднання
Цей тип з’єднання використовується, коли нам потрібно з’єднати арматурний стержень зі сталевою конструкцією
1. Приварюємо втулку до наявної металоконструкції, пам'ятаючи, що розмір шва повинен дорівнювати глибині зварювальної канавки на втульці
2. Потім загвинтіть з’єднаний стрижень, до кінця

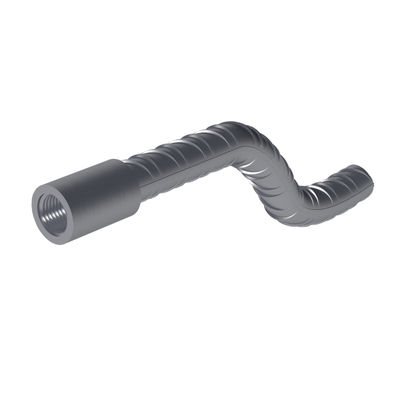

Гвинтове кріплення
Цей тип поєднання використовується, коли нам потрібно з'єднати конструкцію або залізобетонний елемент з конструкцією або сталевими елементами. Анкерне кріплення складається із з’єднаних стрижня та розпірної втулки, в яку вкручується болт (болт не входить до складу системи).
Кріплення в бетоні
Прут вкручується в малу анкерну пластину (також доступна версія EL з великою анкерною пластиною). Інший кінець прута з’єднується з рештою арматури
Довідкові документи
Попередження та рекомендації з охорони праці та техніки безпеки
При установці кручений арматури слід використовувати захисні рукавички і повністю працездатні інструменти.
