Теплові мости

Теплові мости-це частини корпусу будівлі, де рівномірний тепловий опір значно зменшується за рахунок:

• повне або часткове пробиття будівлі матеріалами з іншим коефіцієнтом
  теплопровідності;
• зміна товщини шарів матеріалів;
• різниця між внутрішньою і зовнішньою поверхнями перегородок, яка виникає в
  з'єднаннях.

Місця, де утворюються теплові містки, піддаються значному зниженню температури поверхні перегородок, що може привести до поверхневої конденсації водяної пари і збільшення споживання енергії, необхідної для обігріву приміщення. Коли температура холодної поверхні опускається нижче точки роси, на поверхні відбувається конденсація водяної пари, що може сприяти розвитку несприятливого мікроклімату в приміщенні.

З'єднувач армований Thermotec

Арматурні х'єднувачі Thermotec - це універсальне і просте рішення, що забезпечує надійне з'єднання балконної плити з конструкцією будівлі. За рахунок заміни повного залізобетонного перетину з'єднувачем, що складається з утеплювача з резольной піни і елементів з нержавіючої сталі, яка характеризується значно меншою теплопровідністю, ніж звичайна сталь, тепловий потік в місці з'єднання балконної плити зі стелею мінімізується.

Розрахунок теплового опору

Розрахунок параметрів втрат енергії через теплові містки здійснюється відповідно до стандарту PN-EN ISO 10211: 2008 з урахуванням їх лінійних і точкових коефіцієнтів теплопередачі. Ці коефіцієнти характеризуються значною зміною значень в залежності від конструкції перегородки, довжини з'єднання, а також наявності віконних і дверних прорізів і їх параметрів ізоляції. Відповідно до PNEN ISO 10211:2008 основою для визначення коефіцієнта теплопередачі може бути еквівалентний лямбда- коефіцієнт, значення якого представлені на наступних сторінках. Еквівалентний лямбда-коефіцієнт дозволяє виражати значення коефіцієнта теплопровідності для елемента, що складається з різних матеріалів, і може використовуватися в якості заміщення коефіцієнта теплопровідності в тривимірних розрахунках теплових містків.

Тепловий опір повинен бути розрахований відповідно до EN ISO 6946 та EN ISO 10211 та керівних принципів EAD 050001 - 00 - 0301.

Еквівалентний тепловий опір з'єднувача повинен визначатися з використанням чисельних методів і докладних 3D-моделей.

Вогнестійкість з'єднувачів Thermotec

Основним документом, що визначає вимоги пожежної безпеки для житлових перекриттів, є регламент, в якому визначені загальні вимоги пожежної безпеки для будівель.

Відповідно до пункту 209 регламенту житлові будинки відносяться до категорії небезпеки для людей ZL IV і в залежності від групи висот можуть бути віднесені до відповідного класу вогнестійкості:

• низький (N) - висотою до 4 надземних поверхів
  включно-клас D
• середній ( SW) - висотою від 4 до 9 поверхів включно-
  клас C
• висота (в) від 9 до 18 поверхів включно-клас B
• висота-вище 55 м над рівнем землі-клас B

Класам вогнестійкості будівлі присвоюється клас вогнестійкості елементів будівель, який відповідно до пункту 216 правил для перекриттів і стін разом з опором елементів міжповерхового пояса відповідає:

• для класу D-REI30 для стелі і EI30 для елементів міжповерхового пояса
• для класу C-REI60 da перекриття і EI30 для елементів міжповерхового
  пояса
• для класу B-REI60 для стелі і EI60 для елементів міжповерхового пояса
• для класу A-REI120 для стелі та EI120 для елементів міжповерхового поясу

Будівлі, що відносяться до інших категорій небезпеки для людей, повинні розглядатися відповідно до глави VI регламенту, але вимоги, що пред'являються до вогнестійкості елементів будівель, не перевищують клас A. вимоги до класу вогнестійкості не поширюються на будівлі:

• житлові односімейні садиби та індивідуальний відпочинок до трьох надземних поверхів включно
• окремо розташованих до двох надземних поверхів включно, брутто-кубатурою до 1500 м3, призначених для туризму і відпочинку і призначених для занять або службової діяльності брутто-кубатурою до 1000 м3.

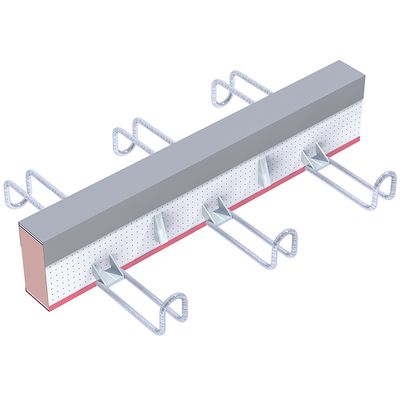

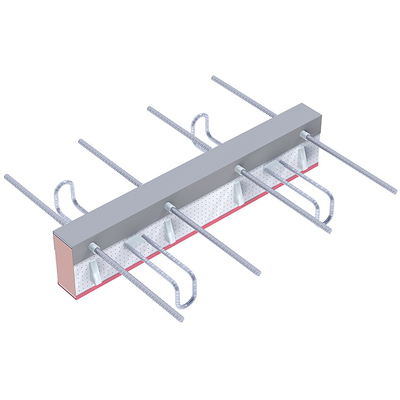

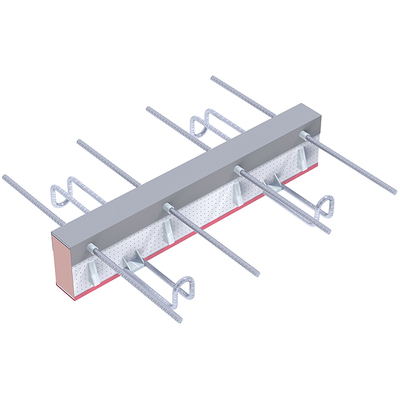

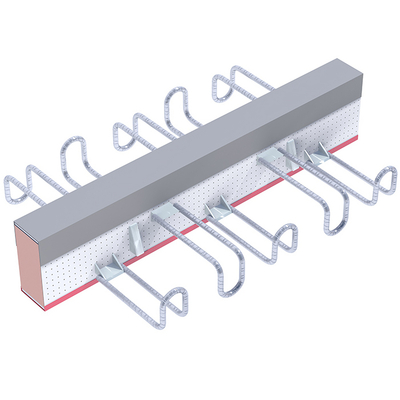

Вогнестійкість виробів серії Thermotec залежить від кількості вставок і типу з'єднувача:

Вимоги до бетону і заливки

Балконні з'єднувачі Thermotec мають національну технічну оцінку, видану в Інституті будівельної техніки. Їх якість підтверджується декларацією експлуатаційних властивостей і сертифікатом виробничого контролю, виданим Інститутом будівельної техніки у Варшаві. В ході досліджень, проведених на з'єднувачах Thermotec на об'єкті будівельних конструкцій і геотехніки, зафіксовані руйнівні сили мінімум в два рази перевищували ті, які передбачені в розрахунку.

Вимоги до бетону і заливки

Мінімальний клас бетону, необхідний для кріплення з міркувань міцності, - C20 / 25. Однак вимоги, включені в Додаток F стандарту PN-EN 206-1, що визначають мінімальний клас бетону в залежності від класу середовища, слід враховувати окремо. Розмір бетонної оболонки з'єднувальних стрижнів повинен бути обраний відповідно до глави 4 стандарту PN-EN 1992-1-1: 2004 + AC: 2008.

Вимоги до граничного стану використання

Компоненти, прикріплені до конструкції за допомогою кріпильних елементів Thermotec, повинні відповідати вимогам, викладеним у главі 7 стандарту PN-EN 1992 – 1 – 1: 2004.

Стрілка відхилення елемента, викликана квазі-постійною комбінацією навантажень, не повинна перевищувати 1/250 прольоту елемента.

Рекомендовані максимальні висоти консольних плит представлені на стор. 4 каталогу "балконні з'єднувачі-Thermotec".

Результуюче зміщення балкона-це сума деформації теплоізоляційного з'єднувача і прогину балконної плити. Деформація балконного з'єднувача може бути спрощена за допомогою виразу:

u=(M*L)/k

де:

M – результуючий згинальний момент від квазі-постійної комбінації
L – кронштейн балкона
k – обертальна жорсткість кронштейна, зазначена в таблицях несучої здатності кріпильних елементів

Точне визначення деформацій балкона і необхідного монтажного підйому має визначатися розрахунками, виконаними методом кінцевих елементів.

Обчислювальні припущення

При розрахунку методом скінченних елементів слід враховувати наступні опорні умови:

• жорсткість опори на вигин 10 000 кНм / рад / м

• вертикальна жорсткість 250 000 кН / м / м

Рекомендується проводити розрахунки методом кінцевих елементів з урахуванням реальних умов опори балкона і перекриття, до якого він кріпиться. Розрахунки вручну можна використовувати лише для простої консольної геометрії та безперервної опори.

Розширення

Відстані між швами дилатації не повинні перевищувати значень, зазначених на малюнку нижче.

Будівництво з'єднувачів Thermotec

1. Ізоляція

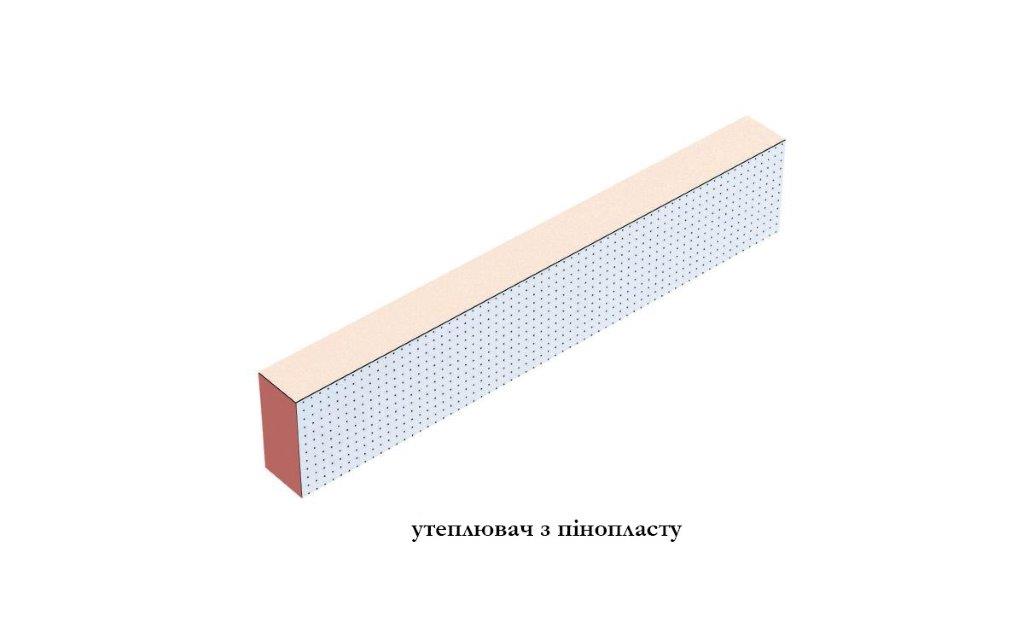

З'єднувачі Thermotec-це синтез кращих рішень сучасного будівництва. Ізоляційні властивості Thermotec ®. Це основа нашого продукту, тобто жорстка резольная піна в у двосторонній мікроперфорованій оболонці, що містить алюміній. Основна перевага резольной піни, використовуваної в продукті Thermotec ® це коефіцієнт теплопровідності λ = 0,020 Вт / м * к

• Необхідне значення U перегородки при мінімальній товщині плити відповідає найвищим вимогам, що пред'являються до ізоляційних матеріалів, призначеним для енергозберігаючого будівництва
• Матеріал дружній до використання і екологічно безпечний
• Вони дозволяють ефективно зменшити втрати тепла в поєднанні шаром в кілька, а не кілька сантиметрів.
• Оптимальний комфорт і довговічність ізоляції завдяки закритій конструкції
• До 50% вища економія витрат на опалення
• Ідеальне рішення для нових будівель

2. Вогнезахисна частина

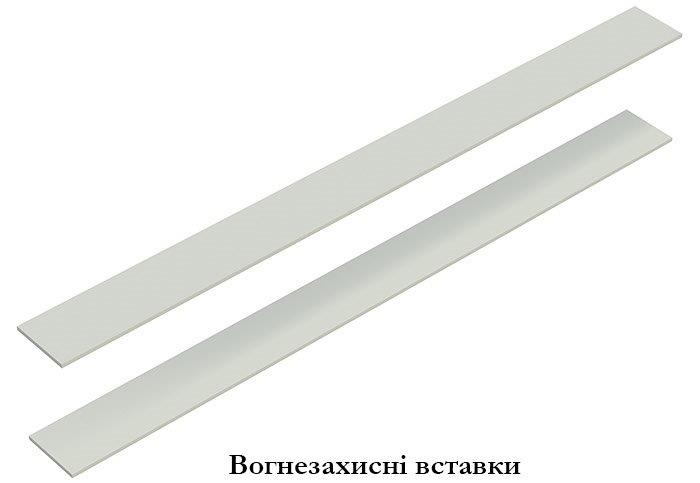

Захист від огню нашого продукту-це високоякісні силікатні пластини кальцію. В ході досліджень в Інституті будівельної техніки фітинги Thermotec ® типу A отримали клас вогнестійкості REI 240! Інші переваги вогнезахисних плит включають:

• сильний механічний опір,
• вологостійкість
• стійкість до хімічного середовища
• корозійна стійкість

3. Структурна частина

• З'єжнувачі системи Extrea Tec з нержавіючої сталі разом з прутами системи ExtreaTec з арматурної сталі B500

• підшипники з нержавіючої сталі

• елементи з нержавіючої сталі, що несуть сили зсуву з основним елементом з нержавіючої сталі і зварними прутами з арматурної сталі B500

Завдяки використанню в thermotec ® системи Extrea Tec стало можливим отримати її переваги, до яких можна віднести:

• Забезпечення повної несучої здатності комбінованого перерізу.
• Простота перевірки з'єднання здійснюється шляхом візуальної перевірки того, чи повністю угвинчена різьблення.
• Виключення можливості неправильного з'єднання.
• Гарантія безпеки, що випливає з того, що з'єднувачі проходять повний цикл перевірки, що дає впевненість в їх 100% надійності.
• Виготовлення угвинчуються прутів з зварюваного матеріалу
• Обмеження простору, займаного на піддоні, в порівнянні з традиційними балконними з'єднувачами

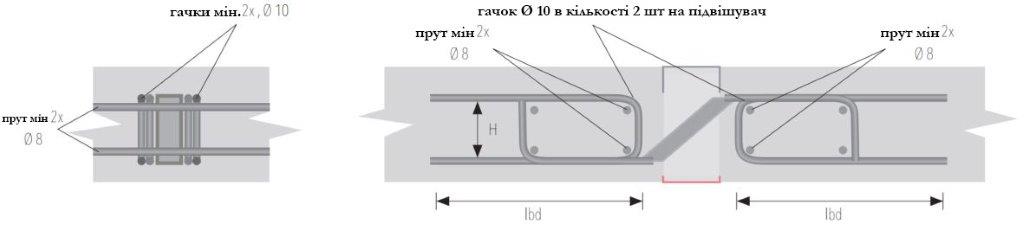

Схема додаткового армування та визначення вантажопідйомності пластин, що використовують підвиски, що несуть сили зсуву

Схема визначення вантажопідйомності і додаткового армування підвисок, що передають сили зсуву, на вантажопідйомність систем більшої кількості підвисок, ланцюги управління яких перекриваються, і плит з більш високим ступенем армування, ніж мінімальна, повинна перевірятися відповідно до положень, що містяться в PN-EN 1992-1-1 і наведеними нижче, за умови, що вантажопідйомність стали примирної підвиску не перевищує 41,3 кн.

dm – Середня статична корисна висота плити, де d_m= (d_x+d_y)/2,

u – критична окружність критична на відстані 1,5 d-визначається по рис. 1

u fck – характерна міцність бетону на стиск

β – коефіцієнт, що враховує неосиметричний розподіл поперечних сил, для краю пластини β=1,4

Документи

• Національна Технічна Оцінка
• Національний Сертифікат Сталості Експлуатаційних Властивостей
• Класифікація по вогнестійкості ITB
• Національна Декларація Експлуатаційних Властивостей

Зберігання та транспортування

Продукт Thermotec зберігається і поставляється на піддонах. До вбудовування рекомендується зберігати його в захищеному від впливу атмосферних факторів місці.
