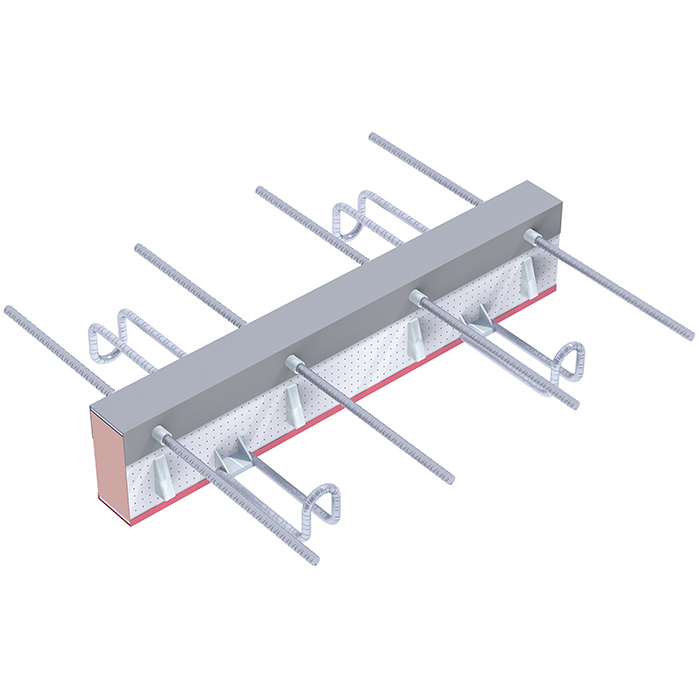

З'єднувач Thermotec E

З'єднувач Thermotec типу E дозволяють передавати більш високі сили зсуву в порівнянні зі стандартними з'єднувачами типу A. з'єднувач передає тільки сили зсуву і згинальні моменти, що діють в одному напрямку. Його основні переваги:

висока несуча здатність одного елемента, що несе сили зсуву
проста конструкція

Вантажопідйомність, наведена в таблицях, була підготовлена для типових випадків і ступеня армування 0,5% і 1%. Вантажопідйомність для більш високих ступенів арматури, елементів, близьких до країв, і систем кріплення може визначатися відповідно до процедури,
наведеної в останньому розділі каталогу Балконні з'єднувачі Thermotec e дозволяють передавати поперечні сили і згинальні моменти, що діють в одному напрямку, не задовольняючи вимогам мінімального відношення крутного моменту і сили зсуву.

Характеристики з'єднувача Thermotec E:

Товщина плити: h=160-250 мм
Товщина ізоляції 80 мм-резольная піна з коефіцієнтом δ=0,021
Мінімальний клас міцності бетону: C20/25
Вогнестійкість: REI60 у варіанті з верхньою вогнестійкою пластиною
REI 120 у варіанті з двома пластинами

Схема позначення Thermotec E

Розмір з'єднувача Thermotec E

Тип з'єднувача	Кількість втулок	Кількість прутів	Кількість підшипн	c	L	H	L_bd
Тип з'єднувача	Кількість втулок	Кількість прутів	Кількість підшипн	мм	мм	мм	мм
4x14-1-1000	4	4	1	30-50	1000	160-250	Для версії Thermotec E1 довжина кріплення / установки завжди визначається індивідуально
4x14-2-1000	4	4	2		1000
6x14-3-500	6	6	3		1000
2x14-1-500	2	2	1		500
4x14-2-500	4	4	2		500
4x14-3-500	4	4	3		500
2x14-1-250	2	2	1		250

Лямбда-еквівалентна таблиця з'єднувача Thermotec E

Висота з'єднувача	160		170		180		190		200		210		220		230		240		250
Тип	λ_eq	Req	λ_eq	Req	λ_eq	Req	λ_eq	Req	λ_eq	Req	λ_eq	Req	λ_eq	Req	λ_eq	Req	λ_eq	Req	λ_eq	Req
4x14-1-1000	0,32	0,25	0,31	0,26	0,29	0,27	0,28	0,29	0,26	0,30	0,25	0,32	0,24	0,33	0,23	0,34	0,22	0,36	0,22	0,37
4x14-2-1000	0,40	0,20	0,38	0,21	0,36	0,22	0,34	0,23	0,32	0,25	0,31	0,26	0,30	0,27	0,29	0,28	0,27	0,29	0,26	0,30
6x14-3-1000	0,48	0,17	0,45	0,18	0,43	0,19	0,40	0,20	0,39	0,21	0,37	0,22	0,35	0,23	0,34	0,24	0,32	0,25	0,31	0,26
2x14-2-1000	0,55	0,14	0,52	0,15	0,49	0,16	0,47	0,17	0,45	0,18	0,43	0,19	0,41	0,20	0,39	0,20	0,38	0,21	0,36	0,22
4x14-2-1000	0,63	0,13	0,59	0,13	0,56	0,14	0,53	0,15	0,51	0,16	0,48	0,17	0,46	0,17	0,44	0,18	0,43	0,19	0,41	0,20
4x14-3-500	0,32	0,25	0,31	0,26	0,29	0,27	0,28	0,29	0,26	0,30	0,25	0,32	0,24	0,33	0,23	0,34	0,22	0,36	0,22	0,37
2x14-1-250	0,48	0,17	0,45	0,18	0,43	0,19	0,40	0,20	0,39	0,21	0,37	0,22	0,35	0,23	0,34	0,24	0,32	0,25	0,31	0,26

Монтаж балконних кріплень, коли балкони виконуються на будівельному майданчику.

Монтаж і вирівнювання опалубки
Установка нижньої арматури
Збірка корпусу з'єднувачів Thermotec
Монтаж кручений арматури (прути повинні бути прикручені до упору-мин. 14 мм)
Установка верхньої арматури, зв'язок арматури Thermotec з основною арматурою балкона / плити
Бетонування плити і балкона-також можливо заливати балконну і стельову плити в різні етапи

Монтаж балконних кріплень, коли балкони виконуються на заводі

Підготовка плити на заводі
Монтаж збірного каркаса в пункті призначення після транспортування на будівництво
Монтаж крученої арматури (прути повинні бути прикручені до упору-мин. 14 мм), і зв'язка з основною арматурою)
Бетонування елемента

Примітка

строго дотримуватися напрямку руху, позначеному на з'єднувачі
Представлена схема має характер рекомендацій, що приділяють увагу найбільш важливим аспектам монтажу кріплення. Конкретні випадки та рішення, що використовуються на будівельному майданчику, можуть потребувати Доповнення.
Відповідальність за правильний спосіб монтажу несе підрядник. Для уточнення можливих питань або проблем звертайтеся в технічний відділ frmy EXTREA.
