З'єднувач Thermotec F

З'єднувачі Thermotec типу F дозволяють передавати згинальні моменти, що діють односпрямовано, і сили зсуву, що діють двонаправлено. Сили зсуву в одному напрямку передаються через підшипники, як в кріпленнях типу а, сили в іншому напрямку передаються через подвіски.

Його основні переваги:

висока несуча здатність одного елемента, що несе сили зсуву
проста конструкція

Вантажопідйомність зсуву в напрямку+, наведена в таблицях, була підготовлена для типових випадків і ступеня армування 0,5% і 1%. Вантажопідйомність для більш високих ступенів арматури, елементів, близьких до країв, і систем кріплення може визначатися відповідно до процедури, наведеної в останньому розділі каталогу. Балконні з'єднувачі Thermotec F дозволяють передавати поперечні сили і згинальні моменти, що діють в двох напрямках

Характеристики з'єднувача Thermotec F:

Товщина плити: h=160-250 мм
Товщина ізоляції 80 мм-резольная піна з коефіцієнтом δ=0,021
Мінімальний клас міцності бетону: C20/25

Вогнестійкість:

REI60 у варіанті з верхньою вогнестійкою пластиною
REI 120 у варіанті з двома пластинами

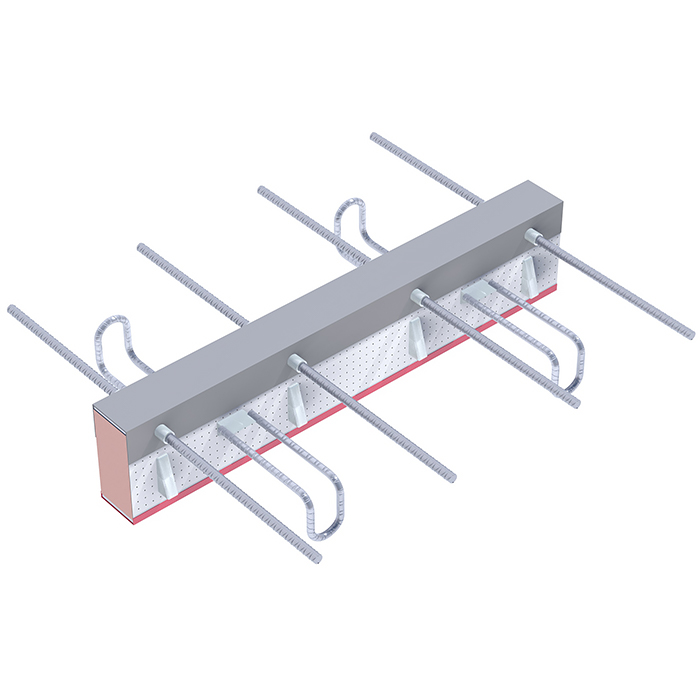

Можна виготовити прути в варіанті А1 з гнутими арматурними прутами

Застосування

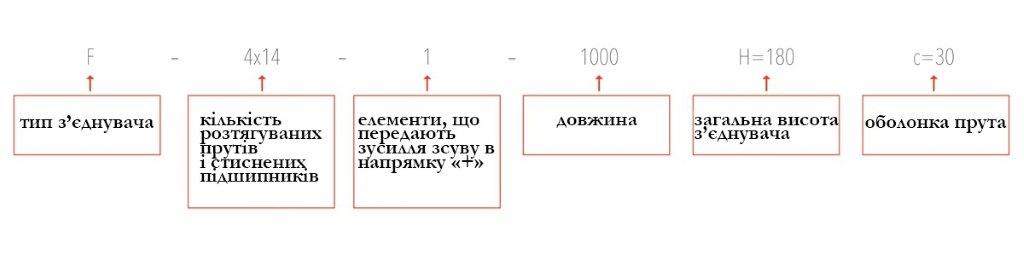

Схема позначення Thermotec F

Для правильної роботи балконних з'єднувачів Thermotec F потрібне мінімальне відношення крутного моменту і сили зсуву, вказане в таблиці

оболонка c =30 mm
h [мм]	160	170	180	190	200	210	220	230	240	250
e_min [м]	0,13	0,15	0,17	0,19	0,21	0,22	0,24	0,26	0,28	0,30
оболонка c =35 mm
h [мм]	165	170	180	190	200	210	220	230	240	250
e_min [м]	0,13	0,14	0,16	0,18	0,20	0,21	0,23	0,25	0,26	0,29
оболонка c =50 mm
0h [мм]	-	-	180	190	200	210	220	230	240	250
e_min [м]	-	-	0,13	0,15	0,17	0,19	0,21	0,22	0,24	0,26

Розмір з'єднувача

Тип з'єднувача	Кількість втулок	Кількість прутів	Кількість підвісок	c	L	H	L_bd
Тип з'єднувача	Кількість втулок	Кількість прутів	Кількість підвісок	мм	мм	мм	мм
4x14-1-1000	4	4	1	30-50	1000	160-250	Для версії Thermotec E1 довжина кріплення / установки завжди визначається індивідуально
4x14-2-1000	4	4	2		1000
6x14-3-1000	6	6	3		1000
2x14-1-500	2	2	1		500
4x14-2-500	4	4	2		500
4x14-3-500	4	4	3		500
2x14-1-250	2	2	1		250

Лямбда-еквівалентна таблиця з'єднувачів Thermotec F

Висота з'єднувача	160		170		180		190		200		210		220		230		240		250
Тип	λ_eq	Req	λ_eq	Req	λ_eq	Req	λ_eq	Req	λ_eq	Req	λ_eq	Req	λ_eq	Req	λ_eq	Req	λ_eq	Req	λ_eq	Req
4x14-1000	0,32	0,25	0,31	0,26	0,29	0,27	0,28	0,29	0,26	0,30	0,25	0,32	0,24	0,33	0,23	0,34	0,22	0,36	0,22	0,37
5x14-1000	0,40	0,20	0,38	0,21	0,36	0,22	0,34	0,23	0,32	0,25	0,31	0,26	0,30	0,27	0,29	0,28	0,27	0,29	0,26	0,30
6x14-1000	0,48	0,17	0,45	0,18	0,43	0,19	0,40	0,20	0,39	0,21	0,37	0,22	0,35	0,23	0,34	0,24	0,32	0,25	0,31	0,26
7x14-1000	0,55	0,14	0,52	0,15	0,49	0,16	0,47	0,17	0,45	0,18	0,43	0,19	0,41	0,20	0,39	0,20	0,38	0,21	0,36	0,22
8x14-1000	0,63	0,13	0,59	0,13	0,56	0,14	0,53	0,15	0,51	0,16	0,48	0,17	0,46	0,17	0,44	0,18	0,43	0,19	0,41	0,20
2x14-500	0,32	0,25	0,31	0,26	0,29	0,27	0,28	0,29	0,26	0,30	0,25	0,32	0,24	0,33	0,23	0,34	0,22	0,36	0,22	0,37
3x14-500	0,48	0,17	0,45	0,18	0,43	0,19	0,40	0,20	0,39	0,21	0,37	0,22	0,35	0,23	0,34	0,24	0,32	0,25	0,31	0,26
4x14-500	0,63	0,13	0,59	0,13	0,56	0,14	0,53	0,15	0,51	0,16	0,48	0,17	0,46	0,17	0,44	0,18	0,43	0,19	0,41	0,20
2x14-250	0,63	0,13	0,59	0,13	0,56	0,14	0,53	0,15	0,51	0,16	0,48	0,17	0,46	0,17	0,44	0,18	0,43	0,19	0,41	0,20

Монтаж балконних кріплень, коли балкони виконуються на будівельному майданчику.

Монтаж і вирівнювання опалубки
Установка нижньої арматури
Збірка корпусу з'єднувачів Thermotec
Монтаж крученої арматури (прути повинні бути прикручені до упору-мин. 14 мм)
Установка верхньої арматури, зв'язок арматури Thermotec з основною арматурою балкона / плити
Бетонування плити і балкона-також можливо заливати балконну і стельову плити в різні етапи

Монтаж балконних кріплень, коли балкони виконуються на заводі

Підготовка плити на заводі
Монтаж збірного каркаса в пункті призначення після транспортування на будівництво
Монтаж арматури системи Thermotec
Кінцеве армування і заливка стельової плити

Примітка

строго дотримуватися напрямку руху, позначеному на з'єднувачі
Представлена схема має характер рекомендацій, що приділяють увагу найбільш важливим аспектам монтажу кріплення. Конкретні випадки та рішення, що використовуються на будівельному майданчику, можуть потребувати Доповнення.
Відповідальність за правильний спосіб монтажу несе підрядник. Для уточнення можливих питань або проблем звертайтеся в технічний відділ frmy EXTREA.
