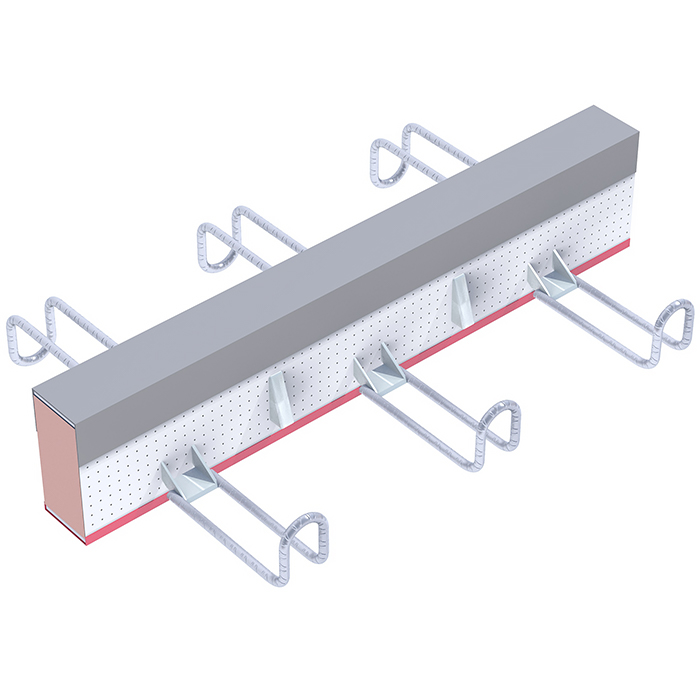

З'єднувач Thermotec B i C

З'єднувачі Thermotec типу B і C дозволяють надійно і просто встановити спосіб з'єднання стелі з підтримуваною балконною плитою. Ці з'єднувачі передають тільки сили зсуву, що діють в одному напрямку, вони не передають згинальні моменти. Їх основні переваги:

висока вантажопідйомність одного елемента, що передає сили зсуву
проста конструкція

Вантажопідйомність, наведена в таблицях, була підготовлена для типових випадків і ступеня армування 0,5% і 1%. Вантажопідйомність для більш високих ступенів арматури, елементів, близьких до країв, і систем кріплення може визначатися відповідно до процедури, наведеної в останньому розділі каталогу. Кріпильні елементи дозволяють передавати поперечні сили, що діють на з'єднання плити підтримуваного балкона і плити перекриття.

Характеристики з'єднувача Thermotec B:

Товщина плити: h=160-250 мм
Товщина ізоляції 80 мм-резольная піна з коефіцієнтом λ=0,021
Мінімальний клас міцності бетону: C20/25
Вогнестійкість: REI30 у варіанті з верхньою вогнестійкою пластиною
REI120 у варіанті з двома пластинами

Застосування:

Thermotec тип B та C знаходить своє застосування в основному в лоджіях.

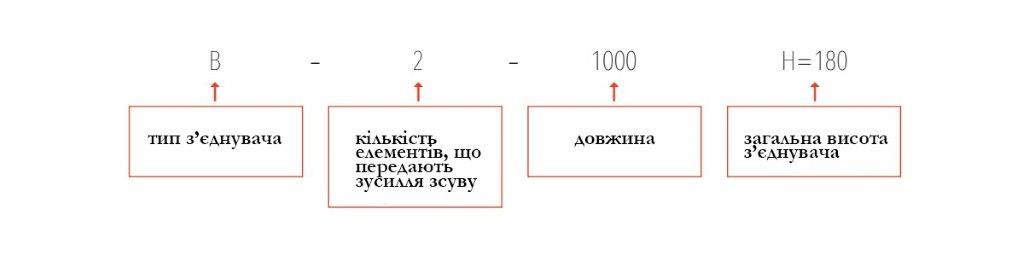

Схема позначення Thermotec B та C:

Розміри з'єднувачів

Thermotec B
Тип з'єднувача	кількість подвісок	кількість підшипників	i_o	L	H
Тип з'єднувача	кількість подвісок	кількість підшипників	мм	мм	мм
2-1000	2	2	30-120	1000	160-250
3-1000	3	2		1000
2-500	2	2		500

Thermotec C
Тип з'єднувача	кількість подвісок	i_o	L	H
Тип з'єднувача	кількість подвісок	мм	мм	мм
2-1000	2	30-120	1000	160-250
3-1000	3		1000
2-500	2		500

Лямбда-еквівалентна таблиця з'єднувачів Thermotec B і C

Thermotec B
Висота з'єднувача	160		170		180		190		200		210		220		230		240		250
Тип	λ_eq	Req	λ_eq	Req	λ_eq	Req	λ_eq	Req	λ_eq	Req	λ_eq	Req	λ_eq	Req	λ_eq	Req	λ_eq	Req	λ_eq	Req
2-1000	0,17	0,46	0,16	0,49	0,16	0,51	0.15	0,54	0,14	0,56	0,14	0,59	0,13	0,61	0,13	0,63	0,12	0,66	0,12	0,68
3-1000	0,20	0,41	0,19	0,43	0,19	0,45	0,17	0,48	0,16	0,50	0,15	0,52	0,15	0,54	0,14	0,56	0,14	0,58	0,13	0,60
2-500	0,27	0,30	0,26	0,31	0,26	0,33	0,23	0,35	0,22	0,36	0,21	0,38	0,20	0,39	0,20	0,41	0,19	0,43	0,18	0,44
Thermotec C
2-1000	0,07	1,19	0,06	1,24	0,06	1,28	0,06	1,33	0,06	1,38	0,06	1,42	0,05	1,46	0,05	1,5	0,05	1,54	0,05	1,58
3-1000	0,09	0,88	0,09	0,92	0,08	0,96	0,08	1,00	0,08	1,04	0,07	1,08	0,07	1,12	0,07	1,15	0,07	1,19	0,07	1,22
2-500	0,11	0,70	0,11	0,74	0,10	0,77	0,10	0,81	0,10	0,84	0,09	0,87	0,09	0,90	0,09	0,93	0,08	0,96	0,08	0,99

Монтаж балконних кріплень, коли балкони виконуються на будівельному майданчику.

Монтаж і вирівнювання опалубки.
Установка нижньої арматури
Монтаж з'єднувачів Thermotec і з'єднання їх з існуючою арматурою
Бетонування плити і балкона. Також можливо заливати балконну і стельову плити в різні етапи

Монтаж балконних кріплень, коли балкони виконуються на заводі

Підготовка плити на заводі
Монтаж збірного каркаса в пункті призначення після транспортування на будівництво
Монтаж з'єднувача Thermotec з існуючою арматурою
Заливка плити

Примітка

Строго дотримуватися напрямку руху, позначеному на з'єднувачі
Представлена схема має характер рекомендацій, що приділяють увагу найбільш важливим аспектам монтажу кріплення. Конкретні випадки та рішення, що використовуються на будівельному майданчику, можуть потребувати Доповнення.
Відповідальність за правильний спосіб монтажу несе підрядник. Для уточнення можливих питань або проблем звертайтеся в технічний відділ фірми EXTREA.

Поради щодо проєктування

У нашому каталозі і технічній карті конструктори знайдуть таблицю несучої здатності на зсув і вигин.
