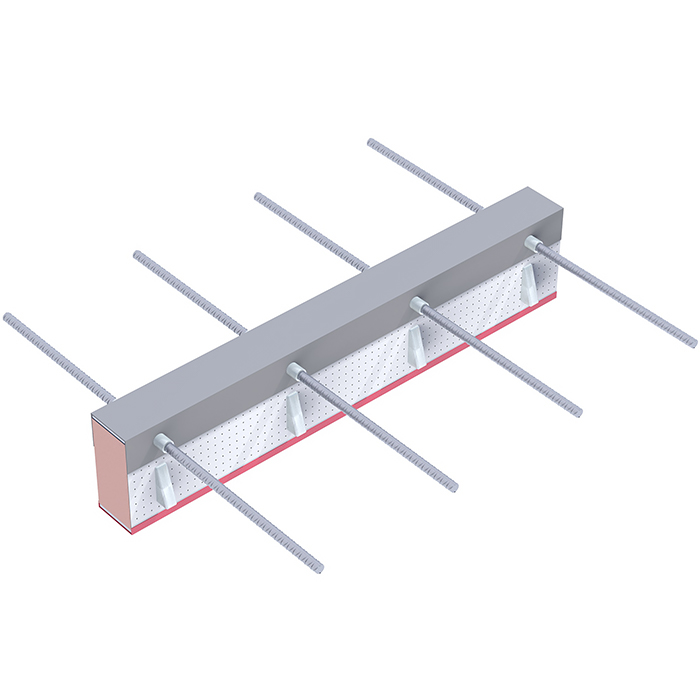

Thermotec A, A1

Матеріали для завантаження

Арматурні з'єднувачі Thermotec - це універсальне і просте рішення, що забезпечує надійне з'єднання балконної плити з конструкцією будівлі. Його основні переваги:

невелика кількість місця, необхідне для транспортування і зберігання
проста установка завдяки можливості вгвинчування прутів в втулки з'єднувача і відсутності зварних поперечних стрижнів
легко адаптується до нових додатків
втулки з нержавіючої сталі з межею плинності не менше 210 МПа і міцністю на розтяг не менше 500 МПа

Балконні з'єднувачі Thermotec дозволяють передавати поперечні сили і згинальні моменти, що діють в з'єднанні

Характеристики з'єднувача Thermotec A:

Товщина плити: h=160-250 мм
Товщина ізоляції 80 мм-резольная піна з коефіцієнтом δ=0,021
Мінімальний клас міцності бетону: C20/25
Вогнестійкість: REI60 у варіанті з верхньою вогнестійкою пластиною
REI 240 у варіанті з двома пластинами

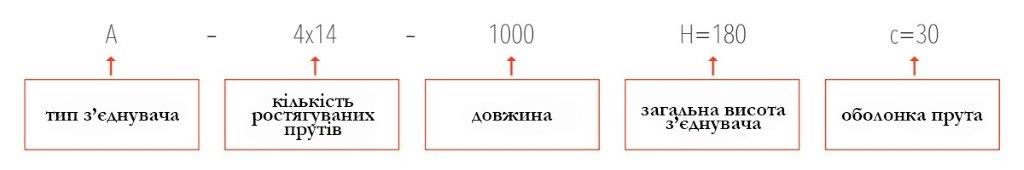

Схема позначення Thermotec A

Для правильної роботи балконних з'єднувачів Thermotec a потрібно мінімальне відношення крутного моменту і сили зсуву, вказане в таблиці

оболонка c =30 мм
h [мм]	160	170	180	190	200	210	220	230	240	250
e_min [м]	0,13	0,15	0,17	0,19	0,21	0,24	0,26	0,26	0,28	0,30
оболонка c =35 мм
h [мм]	165	170	180	190	200	210	220	230	240	250
e_min [м]	0,13	0,14	0,16	0,18	0,20	0,21	0,23	0,25	0,26	0,29
оболонка c =50 мм
0h [мм]	-	-	180	190	200	210	220	230	240	250
e_min [м]	-	-	0,13	0,15	0,17	0,19	0,21	0,22	0,24	0,26

Розмір з'єднувача

Тип з'єднувача	Кількість втулок	Кількість прутів	Кількість підшипн	c	L	H	L_bd
Тип з'єднувача	Кількість втулок	Кількість прутів	Кількість підшипн	мм	мм	мм	мм
4x14-1000	4	8	4	30-50	1000	160-250	Стандарт 75 см для прямої планки. Для з'єднувачів Thermotec A1 довжина кріплення завжди вибирається індивідуально
5x14-1000	5	10	5		1000
6x14-1000	6	12	6		1000
7x14-1000	7	14	7		1000
8x14-1000	8	16	8		1000
2x14-500	2	4	2		500
3x14-500	3	6	3		500
4x14-500	4	8	4		500
2x14-250	2	4	2		250

Лямбда-еквівалентна таблиця з'єднувачів Thermotec A

Висота з'єднувача	160		170		180		190		200		210		220		230		240		250
Тип	λ_eq	Req	λ_eq	Req	λ_eq	Req	λ_eq	Req	λ_eq	Req	λ_eq	Req	λ_eq	Req	λ_eq	Req	λ_eq	Req	λ_eq	Req
4x14-1000	0,32	0,25	0,31	0,26	0,29	0,27	0,28	0,29	0,26	0,30	0,25	0,32	0,24	0,33	0,23	0,34	0,22	0,36	0,22	0,37
5x14-1000	0,40	0,20	0,38	0,21	0,36	0,22	0,34	0,23	0,32	0,25	0,31	0,26	0,30	0,27	0,29	0,28	0,27	0,29	0,26	0,30
6x14-1000	0,48	0,17	0,45	0,18	0,43	0,19	0,40	0,20	0,39	0,21	0,37	0,22	0,35	0,23	0,34	0,24	0,32	0,25	0,31	0,26
7x14-1000	0,55	0,14	0,52	0,15	0,49	0,16	0,47	0,17	0,45	0,18	0,43	0,19	0,41	0,20	0,39	0,20	0,38	0,21	0,36	0,22
8x14-1000	0,63	0,13	0,59	0,13	0,56	0,14	0,53	0,15	0,51	0,16	0,48	0,17	0,46	0,17	0,44	0,18	0,43	0,19	0,41	0,20
2x14-500	0,32	0,25	0,31	0,26	0,29	0,27	0,28	0,29	0,26	0,30	0,25	0,32	0,24	0,33	0,23	0,34	0,22	0,36	0,22	0,37
3x14-500	0,48	0,17	0,45	0,18	0,43	0,19	0,40	0,20	0,39	0,21	0,37	0,22	0,35	0,23	0,34	0,24	0,32	0,25	0,31	0,26
4x14-500	0,63	0,13	0,59	0,13	0,56	0,14	0,53	0,15	0,51	0,16	0,48	0,17	0,46	0,17	0,44	0,18	0,43	0,19	0,41	0,20
2x14-250	0,63	0,13	0,59	0,13	0,56	0,14	0,53	0,15	0,51	0,16	0,48	0,17	0,46	0,17	0,44	0,18	0,43	0,19	0,41	0,20

Монтаж балконних кріплень, коли балкони виконуються на будівельному майданчику.

Монтаж і вирівнювання опалубки
Установка нижньої арматури
Збірка корпусу з'єднувачів Thermotec
Монтаж кручений арматури (прути повинні бути прикручені до упору-мин. 14 мм)
Установка верхньої арматури, зв'язок арматури Thermotec з основною арматурою балкона / плити
Бетонування плити і балкона-також можливо заливати балконну і стельову плити в різні етапи

Монтаж балконних кріплень, коли балкони виконуються на заводі

Підготовка плити на заводі
Монтаж збірного каркаса в пункті призначення після транспортування на будівництво
Монтаж арматури системи Thermotec
Кінцеве армування і заливка стельової плити

Примітка

строго дотримуватися напрямку руху, позначеному на з'єднувачі
Представлена схема має характер рекомендацій, що приділяють увагу найбільш важливим аспектам монтажу кріплення. Конкретні випадки та рішення, що використовуються на будівельному майданчику, можуть потребувати Доповнення.
Відповідальність за правильний спосіб монтажу несе підрядник. Для уточнення можливих питань або проблем звертайтеся в технічний відділ frmy EXTREA.

Поради щодо проєктування

З'єднувач Thermotec типу E дозволяють передавати більш високі сили зсуву в порівнянні зі стандартними з'єднувачами типу A. з'єднувач передає тільки сили зсуву і згинальні моменти, що діють в одному напрямку.

Thermotec A – додаткове армування

Поперечний переріз розтягуваної арматури з'єднувачів (w см²/м)

з'єднувач	арматура на ростягування	Мінімальне армування краю балкона / плити
з'єднувач	см²/м	Мінімальне армування краю балкона / плити
A-4x14-1000	6,16	Φ 8 co 25
A-5x14-1000	7,70	Φ 8 co 20
A-6x14-1000	9,24	Φ 8 co 15
A-7x14-1000	10,78	Φ 8 co 13
A-8x14-1000	12,32	Φ 8 co 12,5
A-2x14-500	6,16	Φ 8 co 25
A-3x14-500	9,24	Φ 8 co 15
A-4x14-500	12,32	Φ 8 co 12,5
A-2x14-250	12,32	Φ 8 co 12,5
