Армовані точкові рухомі підкладки тип - B1EG

Опис продукту

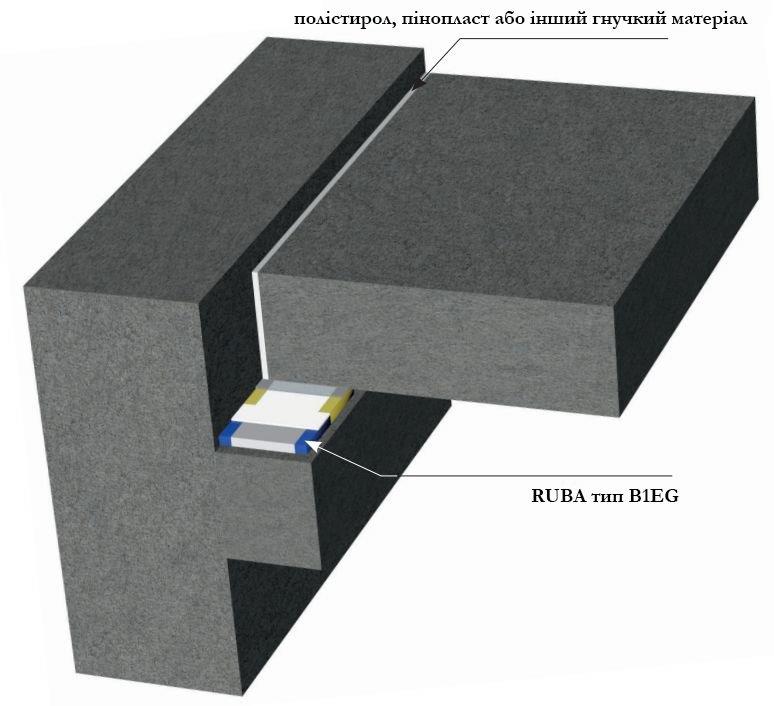

Армовані еластомерні рухомі підкладки призначені для застосування з більшим діапазоном зміщення та тиском до 15 Н/мм² або до 30 Н/мм² у випадку підкладок B1EG / 25-30. Ідеальний підбір матеріалів дозволяє мінімізувати коефіцієнт тертя, забезпечуючи належну опору підшипників. Конструкція та матеріал армованих еластомерних підкладок відповідають структурі та матеріалу відповідно до DIN 4141, частина 14/140 або EN 1337-3. Допустимі низькі значення вертикальних навантажень і кутів повороту перетворюються на високий рівень безпеки для опор класу 1 згідно з DIN 4141, частина 3, і є результатом десятиліть досвіду їх застосування в передових конструкціях мостів. Підкладки компенсують горизонтальні зсуви за рахунок вільного пересування плити по серцевині підкладки. При цьому вони забезпечують контрольовану передачу навантаження, вирівнюють обертання на опорах, а також компенсують нерівності та відхилення опорної поверхні та опорного елемента.

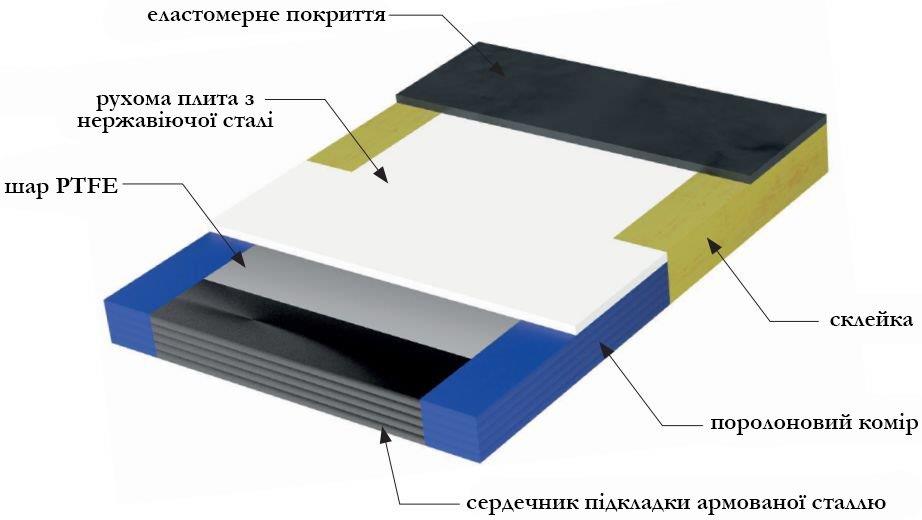

Будова підкладки

Означення

b_E - ширина армованого еластомерного сердечника, мм

l_E - длина армованого еластомерного сердечника, мм

d - товщина армованого еластомерного сердечника, мм

b - ширина підкладки/пересувної плити мм

l - длина підкладки/пересувної плити мм

t - товщина підкладки мм

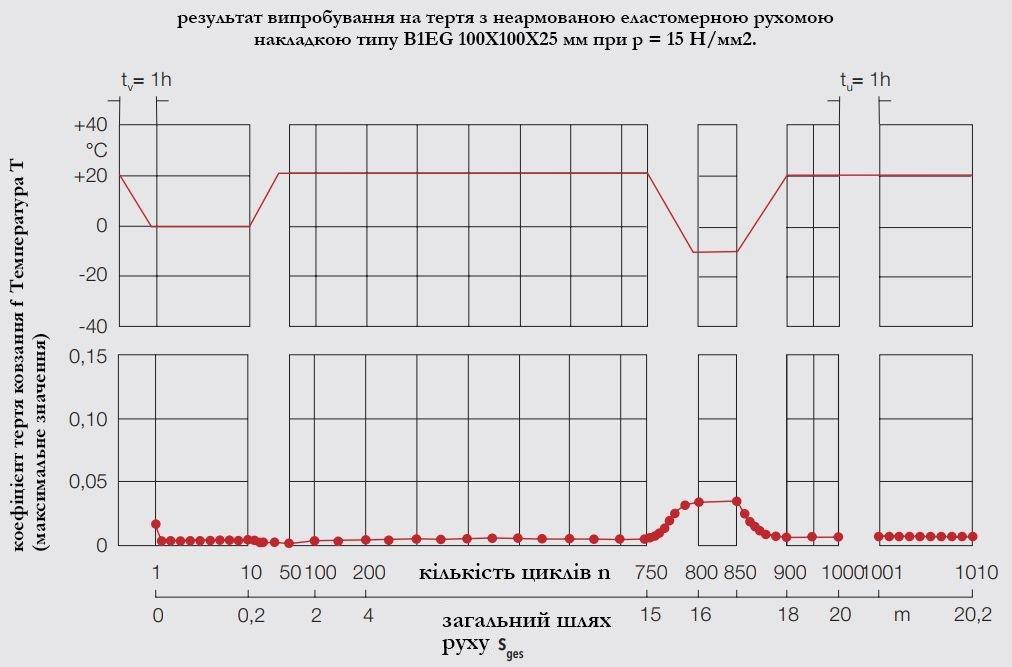

Коефіцієнт тертя 0,01-0,05 при 23 °С. Стандартний діапазон зміщення: ± 20 мм

Допустимі навантаження і значення обертання можна знайти в розрахунковій таблиці на сторінці 14. Інші розміри, діапазони переміщення та подкладки(наприклад, B2EG або B5EG) доступні за запитом

Специфікація: b_E x l_E x d / b x l / t мм RUBA тип B1EG

Означення:

t - товщина підкладки, мм

d - товщина неармованого еластомерного сердечника, мм

b - ширина підкладки, мм

l - довжина підкладки, мм

a₁ - діаметр отвору в сердечнику підкладки, мм

a₂ - довжина овального отвору в підкладці, мм

D - діаметр підкладки, мм

Розміри:

• товщина підкладки t: 14, 18, 23, 25, 32, 34, 39, 45, 56 мм,
• товщина сердечника d: 10, 14, 19, 21, 28, 30, 35, 41, 52 мм,
• розміри сторін:

  • мін. ширина підкладки b: 140 мм,
  • мін. длина підкладки l: 140 мм,
  • максимальні розміри: 1000 x 1000 мм.

Армовані еластомерні підкладки типу B1EG виготовляються у формі квадратних, прямокутних або круглих пластин з отворами або без них. Можливі отвори: круглий отвір у серцевині еластомеру, овальний отвір у пересувній пластині в напрямку руху

Підкладки тип B1EG виготовляються будь-яких розмірів. Мінімальний розмір серцевини еластомеру становить 100 х 100 мм

Вогнестійкість

Підкладки B1EG, B1EG / 25-30, B2EG і B5EG пройшли випробування на вогнестійкість у лабораторії пожежних досліджень ITB. Вони мають клас вогнестійкості REI 120. При виборі підкладки слід враховувати вказівки, що містяться в Технічній оцінці № 01155/17 / Z00NZP
