Опис продукту

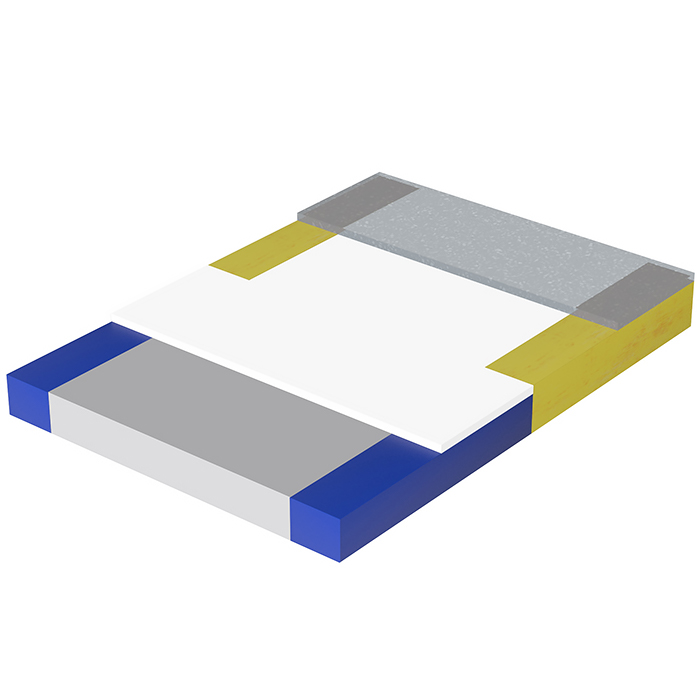

Накладні еластомерні неармовані підкладки Ruba NEG, точкового типу, для підшипників балок, профілей і плит, як збірних, так і виготовлених на місці, з діапазоном переміщень до +/- 20 мм і тиском до 5 МПа
Властивості та переваги

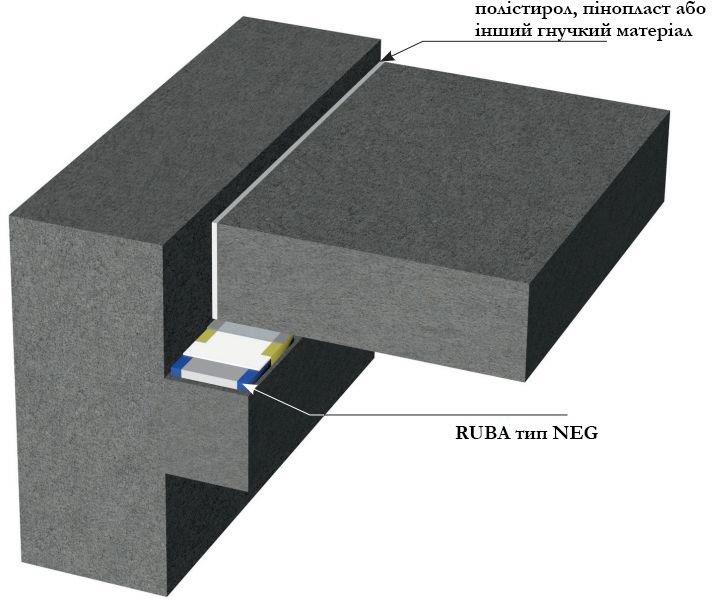

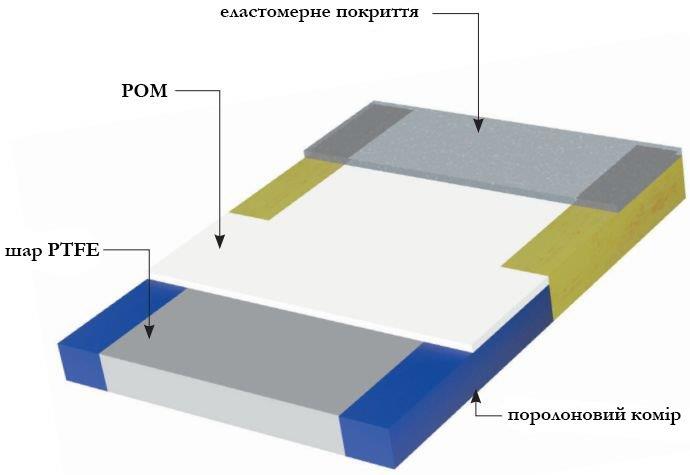

Конструкція і спосіб роботи підкладок
Усі подкладки розроблені для застосування з великим діапазоном пересування і тиском до 5 Н/мм2. Ідеальний підбір матеріалів для пересування дозволяє мінімізувати коефіцієнт тертя, забезпечуючи при цьому належну опору. Неармовані еластомерні пересувні подкладки компенсують горизонтальні пересування шляхом вільного персування пластини по серцевині подкладки. При цьому вони забезпечують контрольовану передачу навантаження, вирівнюють обертання на опорах, зменшують нерівності опорних поверхонь.

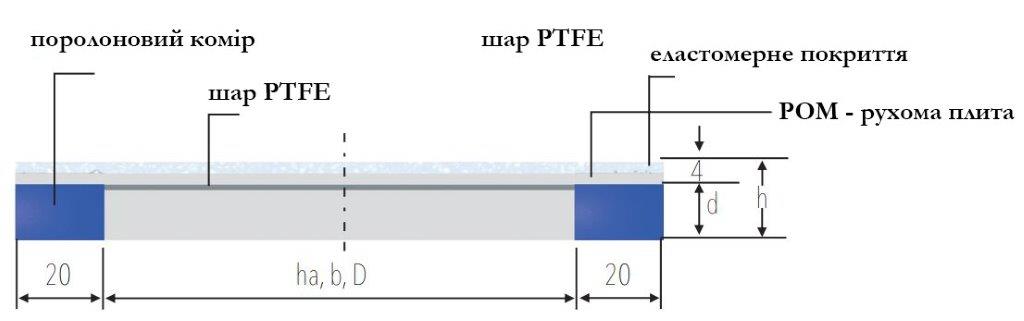

bE - ширина неармованого еластомерного сердечника, мм
lE - длина неармованого еластомерного сердечника, мм
d - товщина неармованого еластомерного сердечника, мм
b - ширина подкладки/пересувної плити мм
l - длина подкладки/пересувної плити мм
t - товщина подкладки мм
Коефіцієнт тертя 0,01-0,05 при 23 °С. Стандартний діапазон зміщення: ± 20 мм.

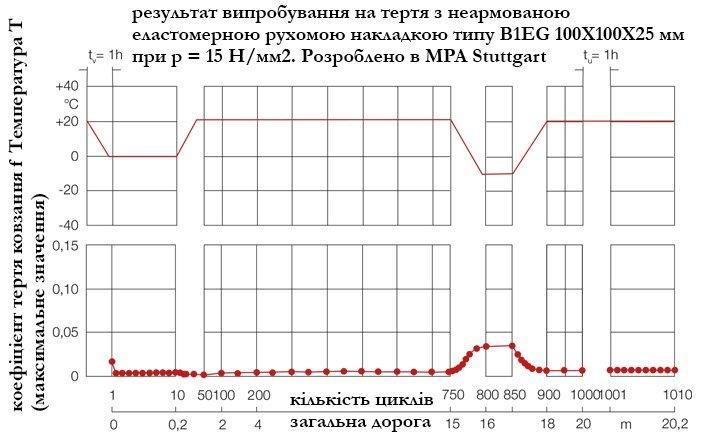

Коефіцієнт тертя
Допустимі навантаження і значення обертання можна знайти в наступній розрахунковій таблиці. Інші розміри та діапазони переміщення доступні за запитом.
Специфікація: bE x lE x d / b x l /t мм RUBA тип NEG
Означення:
t - товщина подкладки, мм
d - товщина неармованого еластомерного сердечника, мм
b - ширина прокладки, мм
l - довжина подкладки, мм
a1 - діаметр отвору в сердечнику подкладки, мм
a2 - довжина овального отвору в подкладці, мм
D - діаметр подкладки, мм
Розмір:
Подкладки тип NEG виготовляються будьяких розмірів. Мінімальний розмір серцевини еластомеру становить 100 х 100 мм
Рекомендації по вибору підкладок
Допустимі значення навантажень і кутів повороту слід прочитати з наступної таблиці.
Асортимент
| розміри підкладки | Загальна висота, h |
Висота еластомеру, d |
Доп. напруження, F |
Допустимі кути скручування | Допустиме середнє навантаження підкладки | ||
|
Серцев. подклад., |
Плита рухома |
Коротша сторона |
Довша сторона |
||||
| мм | мм | мм | мм | kN | ‰ | ‰ | N/мм2 |
| 100 x 100 | 140 x 140 | 9 | 5 | 50 | 10 | 10 | 5 |
| 14 | 10 | 30 | 20 | 20 | 3 | ||
| 100 x 150 | 140 x 190 | 9 | 5 | 75 | 10 | 7 | 5 |
| 14 | 10 | 54 | 20 | 13 | 3,6 | ||
| 150 x 200 | 190 x 240 | 9 | 5 | 150 | 7 | 5 | 5 |
| 14 | 10 | 150 | 13 | 10 | 5 | ||
| 200 x 200 | 240 x 240 | 9 | 5 | 200 | 5 | 5 | 5 |
| 14 | 10 | 200 | 10 | 10 | 5 | ||
| 19 | 15 | 170 | 15 | 15 | 4,3 | ||
| 200 x 250 | 240 x 290 | 9 | 5 | 250 | 5 | 4 | 5 |
| 14 | 10 | 250 | 10 | 8 | 5 | ||
| 19 | 15 | 222 | 15 | 12 | 4,4 | ||
| 200 x 300 | 240 x 340 | 9 | 5 | 300 | 5 | 3 | 5 |
| 14 | 10 | 300 | 10 | 7 | 5 | ||
| 19 | 15 | 288 | 15 | 10 | 4,8 | ||
| 250 x 300 | 290 x 340 | 9 | 5 | 375 | 4 | 3 | 5 |
| 14 | 10 | 375 | 8 | 7 | 5 | ||
| 19 | 15 | 370 | 12 | 10 | 4,9 | ||
| 200 x 400 | 240 x 440 | 9 | 5 | 400 | 5 | 3 | 5 |
| 14 | 10 | 400 | 10 | 5 | 5 | ||
| 19 | 15 | 400 | 15 | 8 | 5 | ||
| 24 | 20 | 320 | 20 | 10 | 4 | ||
| 250 x 400 | 290 x 440 | 9 | 5 | 500 | 4 | 3 | 5 |
| 14 | 10 | 500 | 8 | 5 | 5 | ||
| 19 | 15 | 500 | 12 | 8 | 5 | ||
| 24 | 20 | 462 | 16 | 10 | 4,6 | ||
| 300 x 400 | 340 x 440 | 9 | 5 | 600 | 3 | 3 | 5 |
| 14 | 10 | 600 | 7 | 5 | 5 | ||
| 19 | 15 | 600 | 10 | 8 | 5 | ||
| 24 | 20 | 600 | 13 | 10 | 5 | ||
| Стандартний діапазон зміщення: +/-20 мм | |||||||
| Інші розміри доступні за запитом. | |||||||
Вогнестійкість
Підкладки NEG пройшли випробування на вогнестійкість у лабораторії досліджень пожежної безпеки ITB.
Вони мають клас вогнестійкості REI 120.
При виборі підкладок слід враховувати вказівки, що містяться в Технічній оцінці № 01155/17 / Z00NZP
