Опис продукту

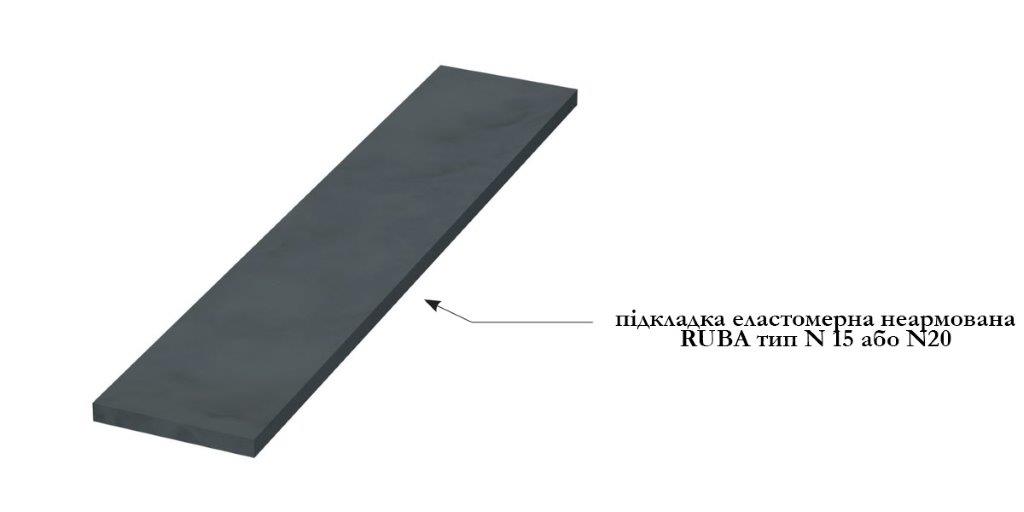

Еластомерна підкладка Ruba N15 і N20 застосовується для підтримки стропил, балок, перекриттів і т. д.

Еластомерні підкладки, не армовані N15 і N20, використовуються при великих навантаженнях до 15 Н/мм2 (N15) або до 20 Н/мм2 (N20).
Еластомерні, неармовані підкладки гарантують передачу навантаження на опору контрольованим чином, а також забезпечують вільне обертання на опорі і зменшують вплив, пов'язаний з горизонтальним переміщенням підтримуваного елемента. Вони запобігають надмірним навантаженням і концентрації напружень на краю опори, одночасно вирівнюючи нерівності і відхилення прилеглих поверхонь.
1.Технічне і монтажне керівництво.

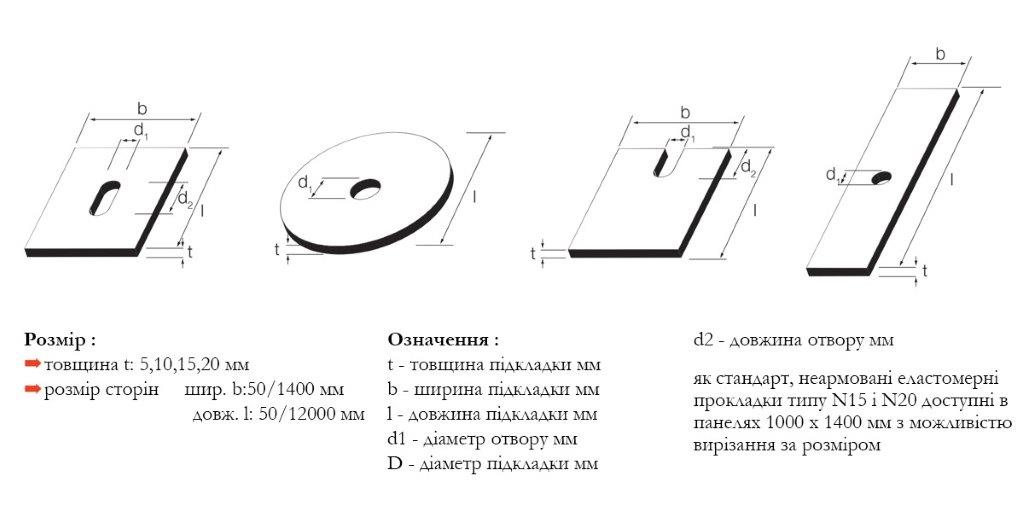

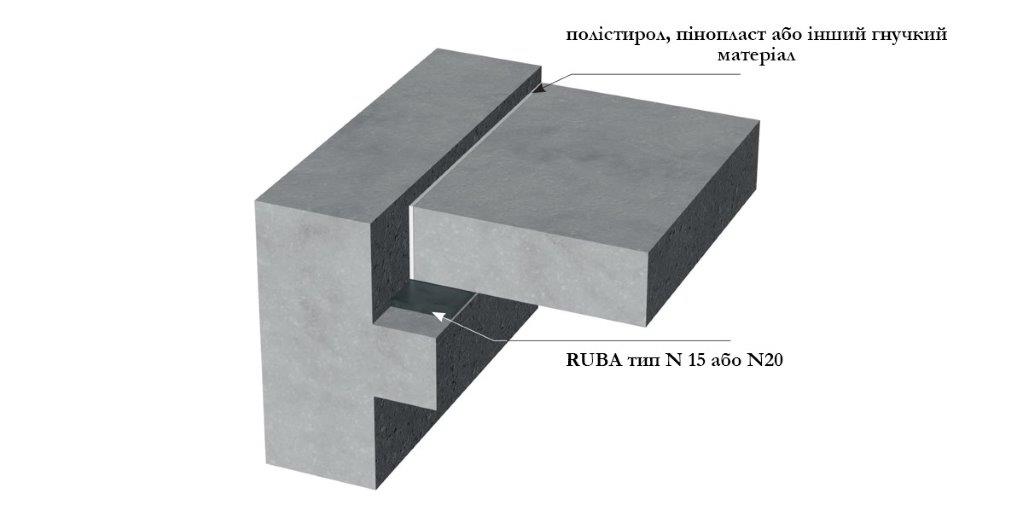

Неармовані еластомерні підкладки N15 і N20 виготовляються товщиною 5 мм, 10 мм, 15 мм і 20 мм. Коротша сторона повинна мати довжину, принаймні, в п'ять разів більше товщини підкладки. Підкладка повинна бути розміщена в області статичного підкріплення опори і опорного елемента.
2. Неармовані еластомерні підкладки слід використовувати в основному при наявності статичних навантажень. Для динамічних навантажень слід використовувати армовані еластомерні підкладки

Неармовані еластомерні підкладки, класифіковані як підшипник 2-ї класи, можна використовувати, лише якщо частка тривалого навантаження становить 75% або більше. В інших випадках, коли перевантаження або пошкодження підкладки можуть призвести до втрати стійкості конструкції, ми рекомендуємо використовувати еластомерні підкладки, армовані сталлю.
3. Властивості та переваги
4. Рекомендації по підбору підкладок
Відповідно до діючих в даний час критеріїв контролю інституту будівельної техніки еластомерні підкладки, неармовані, можуть стискатися на 30% щодо початкової товщини при певних умовах навантаження. У наведених нижче таблицях максимальне лінійне сплощення було обмежено приблизно до 20% для забезпечення додаткової безпеки на випадок можливих неточностей збірки.

Максимально допустимий кут деформації і переміщення розраховуються наступним чином:

tan γ - кут деформації [-],
t - товщина підкладки [мм],
w - характерне зміщення [мм].
Постійні навантаження, паралельні несучої площини, неприпустимі. Для короткочасних навантажень рекомендується виконати умову захисту від зміщення:

H1 - характерне зовнішнє горизонтальне навантаження [N],
H2 - характерна внутрішня сила, що виникає в результаті деформації [N],
tan γ - кут деформації [-],
G - модуль зсуву (1,5 N/мм²),
F - характерне поверхневе навантаження [N],
a,b - довжина сторін підкладки [мм].
При впливі короткочасних зовнішніх горизонтальних навантажень максимально допустимий кут деформації не повинен перевищувати.

Допустимий кут повороту внаслідок пружної та пластичної деформації опорного елемента і частково через нерівності та перекоси поверхні розраховують наступним чином:

α - характерний кут кручення.
При визначенні розмірів елементів конструкції необхідно враховувати можливість ексцентриситету навантаження від деформації:

e - ексцентриситет.

Якщо детальний аналіз не потрібен, розрахунки для підкладок класу 2 можна зробити наступним чином:
Zq - сила поперечного розтягування [N],
F - поверхневе навантаження [N],
t - товщина підкладки [мм],
a - коротка сторона підкладки [мм].
Щоб опора прийняла на себе силу поперечного розтягування, необхідно виконати додаткову арматуру в опорному елементі.
Якщо в одну лінію під одним компонентом розміщено не менше двох підкладок різного розміру, не можна перевищувати пропорції:

В іншому випадку слід провести аналіз, припускаючи, що все навантаження приймається окремими підкладками
Специфікація: t x b x l мм RUBA тип N 15 або N 20

5. Допустиме характерне вертикальне навантаження підкладок N15 / N20
загальна товщина 5 мм: навантаження в kN
| N15 | N20 | ||||||||||||||||||
| [vv] | 50 | 75 | 100 | 125 | 150 | 175 | 200 | 250 | 300 | [мм] | 50 | 75 | 100 | 125 | 150 | 175 | 200 | 250 | 300 |
| 50 | 38 | 56 | 75 | 94 | 113 | 131 | 150 | 188 | 225 | 50 | 47 | 75 | 100 | 125 | 150 | 175 | 200 | 250 | 300 |
| 75 | 56 | 84 | 113 | 141 | 169 | 197 | 225 | 281 | 338 | 75 | 75 | 113 | 150 | 188 | 225 | 263 | 300 | 375 | 450 |
| 100 | 75 | 113 | 150 | 188 | 225 | 263 | 300 | 375 | 450 | 100 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 |
| 125 | 94 | 141 | 188 | 234 | 281 | 328 | 375 | 469 | 563 | 125 | 125 | 188 | 250 | 313 | 375 | 438 | 500 | 625 | 750 |
| 150 | 113 | 169 | 225 | 281 | 338 | 394 | 450 | 563 | 675 | 150 | 150 | 225 | 300 | 375 | 450 | 525 | 600 | 750 | 900 |
| 175 | 131 | 197 | 263 | 328 | 394 | 459 | 525 | 656 | 788 | 175 | 175 | 263 | 350 | 438 | 525 | 613 | 700 | 875 | 1050 |
| 200 | 150 | 225 | 300 | 375 | 450 | 525 | 600 | 750 | 900 | 200 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 1000 | 1200 |
Довжина найменшої сторони 50 мм. Дозволене пересування +/-2,1 мм
загальна товщина 10 мм: навантаження в kN
| N15 | N20 | ||||||||||||||||||
| [мм] | 50 | 75 | 100 | 125 | 150 | 175 | 200 | 250 | 300 | [мм] | 50 | 75 | 100 | 125 | 150 | 175 | 200 | 250 | 300 |
| 50 | 12 | 25 | 42 | 52 | 63 | 73 | 83 | 104 | 125 | 50 | 12 | 25 | 42 | 52 | 63 | 73 | 83 | 104 | 125 |
| 75 | 25 | 59 | 103 | 141 | 169 | 197 | 225 | 281 | 338 | 75 | 25 | 59 | 103 | 154 | 211 | 246 | 281 | 352 | 422 |
| 100 | 42 | 103 | 150 | 188 | 225 | 263 | 300 | 375 | 450 | 100 | 42 | 103 | 188 | 250 | 300 | 350 | 400 | 500 | 600 |
| 125 | 52 | 141 | 188 | 234 | 281 | 328 | 375 | 469 | 563 | 125 | 52 | 154 | 250 | 313 | 375 | 438 | 500 | 625 | 750 |
| 150 | 63 | 169 | 225 | 281 | 338 | 394 | 450 | 563 | 675 | 150 | 63 | 211 | 300 | 375 | 450 | 525 | 600 | 750 | 900 |
| 175 | 73 | 197 | 262 | 315 | 378 | 459 | 525 | 659 | 788 | 175 | 73 | 246 | 350 | 438 | 525 | 613 | 700 | 875 | 1050 |
| 200 | 83 | 225 | 300 | 375 | 450 | 525 | 600 | 750 | 900 | 200 | 83 | 281 | 400 | 500 | 600 | 700 | 800 | 1000 | 1200 |
Довжина найменшої сторони 50 мм. Дозволене пересування +/- 5,6 мм
загальна товщина 15 мм: навантаження в kN
| N15 | N20 | ||||||||||||||||||
| [мм] | 75 | 100 | 125 | 150 | 175 | 200 | 250 | 300 | 350 | [мм] | 75 | 100 | 125 | 150 |
| ||||
