Опис продукту

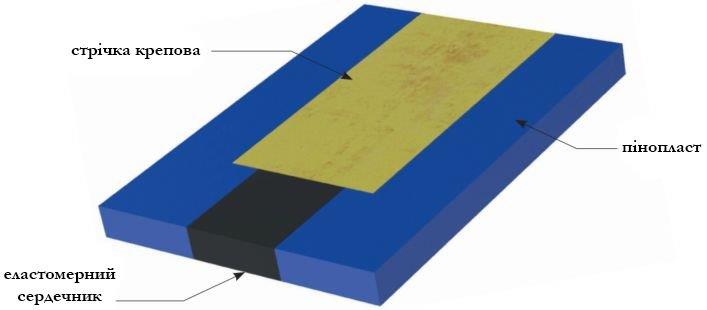

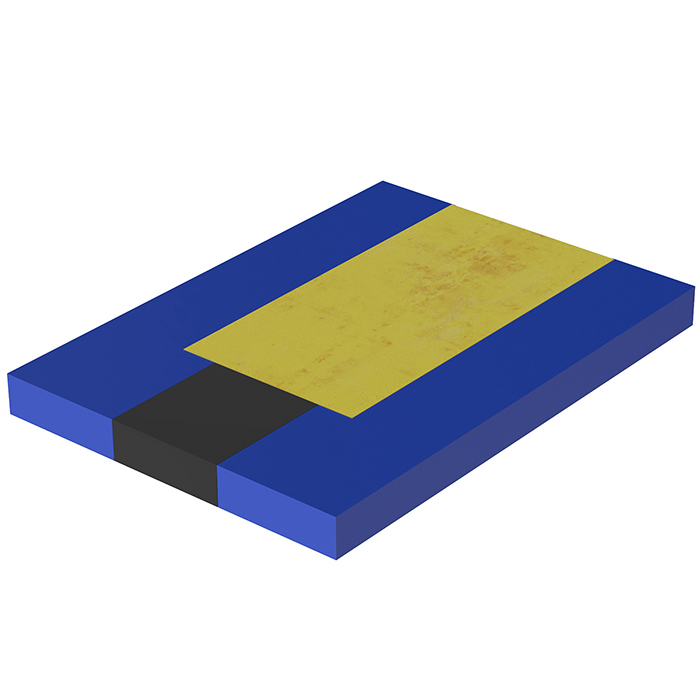

Підкладка-стрічка з твердим еластомерним сердечником - TD 21 S для центруючого сердечника. Фіксовані стрічкові подкладки з еластомерним сердечником використовуються для забезпечення фіксованої точки або для мінімального зміщення даху або плити

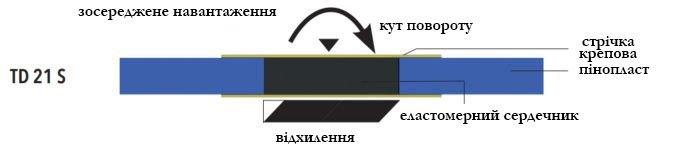

перекриття. Зміни довжини та кута скручування компенсуються деформацією серцевини еластомеру. Передача осьового навантаження на опору запобігає надмірному навантаженню на краї та утворенню зазорів, спричинених нахилом стіни.

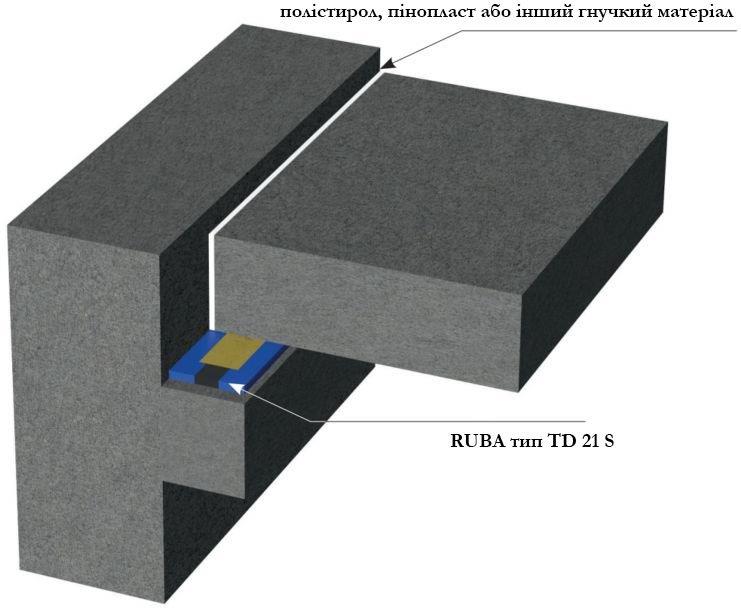

Позначення фіксованої точки або підтримка дахової плити перекиття
Означення:
bE - ширина сердечника еластомеру, мм
b - ширина подкладки мм
l - длина подкладки мм (l=1000 мм)
t - товщина подкладки мм
t x bE / b мм
| товщина сердечника t [мм] |
Ширина сердечника b [мм] |
Скручування* [‰] | Допустима, σm |
Допустима хар. F kN/м |
| мм | мм | % | N/мм2 | kN/м |
| 5 | 25 | 40 | 8 | 200 |
| 5 | 50 | 20 | 15 | 750 |
| 10 | 50 | 20 | 8 | 400 |
* З еластомерним сердечником та шириною стіни до 365мм
Стандартна довжина: 1 м
Ширина: усі стандартні ширини стін
Специфікація: t x bE / b мм RUBA тип TD 21 S
Вогнестійкість
Подкладки TD 21 S пройшли випробування на вогнестійкість, проведені в лабораторії пожежних досліджень ITB.
Вони мають клас вогнестійкості REI 120.
При виборі подкладок слід враховувати вказівки, що містяться в Технічній оцінці № 01155/17 / Z00NZP
