ALSIPERCHA



Опис системи

Система, що забезпечує безпеку, запобігає падіння при монтажі опалубки арматури.



Переваги системи

• Це захисна система.
• Це система, сертифікована і прийнята відповідно до чинного законодавства (UNE-EN 795).
• Він простий в установці і застосуванні, не вимагає зовнішніх установників.
• Це дозволяє оператору працювати під захистом, покриваючи площу 125 м2 і переміщаючись в радіусі 6,5 м навколо колони.
• Висувний механізм з максимальною довжиною 2,5 м.
• Сумісний з усіма системами опалубки.
• Він має вибір інструментів, що дозволяють адаптуватися до будь-якої ситуації на будівельному майданчику, зберігаючи при цьому безпеку.
• Розрахований на зазори між колонами до 8,5 метрів
• Висувний механізм, джгут і строп зі знаком CE.



Застосування

Alsipercha-це система запобігання падінь: можливе падіння мінімалізується завдяки блокуванню. Якє входить до її складу механізму втягування і включається при кожному прискоренні. Таким чином досягається значне зниження ризику травм оператора.

Система Alsiperch особливо ефективна в ситуаціях серйозної небезпеки: на периметрах перекриттів високих поверхів. Насправді, це майже єдине з'єднання з такими властивостями, ефективно захищає, яке призначене для такого роду ситуацій на будівельному майданчику. Ідеально підходить для роботи на висоті як:

• розміщення перил,
• розміщення перегородок,
• розміщення кромок пластин.



Монтаж

Застосування та встановлення системи Alsipercha просте та інтуїтивно зрозуміле. Система поставляється на будівництво разом з докладною інструкцією по монтажу, що полегшує знайомство робітників з цією інноваційною системою безпеки.

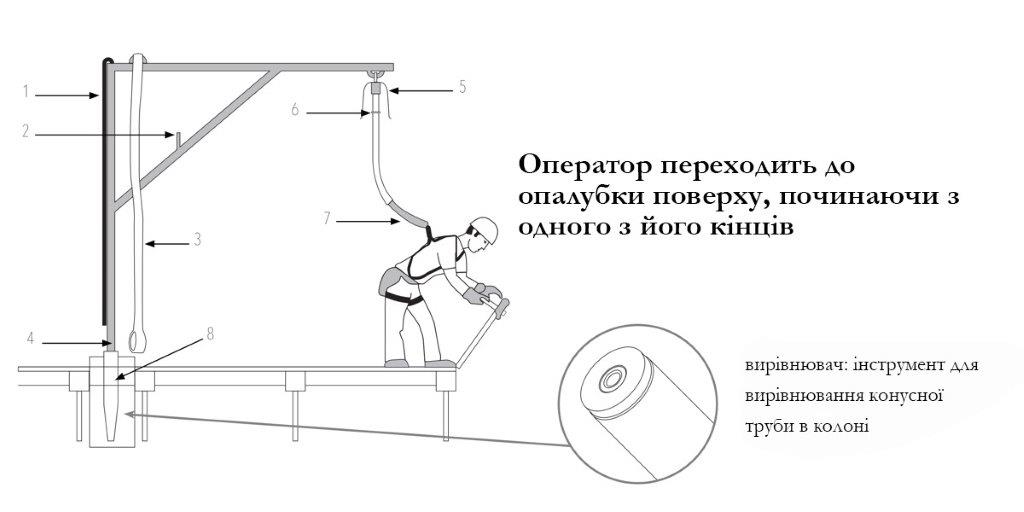

Цехи системи Alsipercha

1. Босоніжка, що використовується для зачеплення за шип і прив'язування alsiperchy оператором і заміни
зчіпного пристрою
2. Шип, який використовується для зачеплення босоніжок
3. Стропа, що використовується для транспортування пристрою Alsiperch за допомогою крана
4. Корпус обертається на 360° дозволяє оператору вільно працювати
5. Висувний пристрій висувний механізм із захистом від ударів і вологи
6. Червоний затиск змушує висувний механізм залишатися на висоті людини, що укладає опалубку
7. Пряжка
8. Конічна труба елемент, залишений в колоні і використовується для вставки системи захисту від падіння

Система Alsiperch складається з перевернутої L-подібної конструкції, виготовленої з високоякісної сталі. Розміри цього елемента при установці в колону складають: 3,5 м висоти плеча (3,5 м після установки пристрою в колону).

Зібрану систему можна переміщати краном за стропою і вставляти в металеві (конічні) труби, раніше розміщені при бетонуванні колон поверху. Ці труби займають близько 50% всіх колон на місці проведення будівельних робіт і не впливають на їх структуру.



Застосування системи Alsipercha

• Планування
  Щоб полегшити роботу з системою та оптимізувати її використання на будівельному майданчику, поверх, який буде опалубуватися, розбивають на частини заздалегідь. Планування поверхів враховує радіус дії системи 6,5 м.

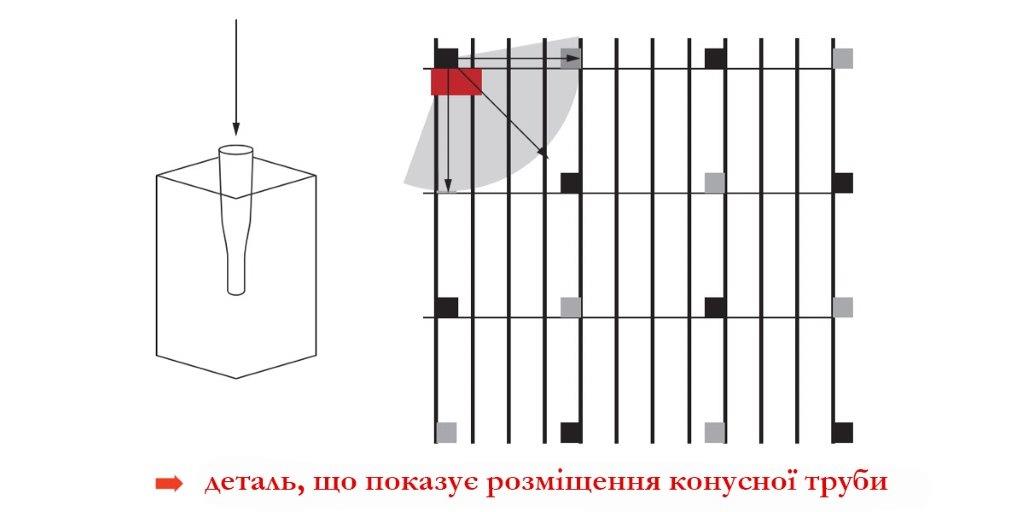

• Розміщення конічної труби
  Після розмежування зони робіт починаємо укладати сталеві труби, які скриваються в деяких колонах, які будуть бетоновані (чорним кольором). Після того, як бетон застигне, ми встановлюємо системи Alsipercha на одному з кінців ярусу
  і забезпечуємо виконання операцій з укладання опалубки. Система дозволяє працювати одному або декільком операторам одночасно без необхідності перетинати дорогу один одному.

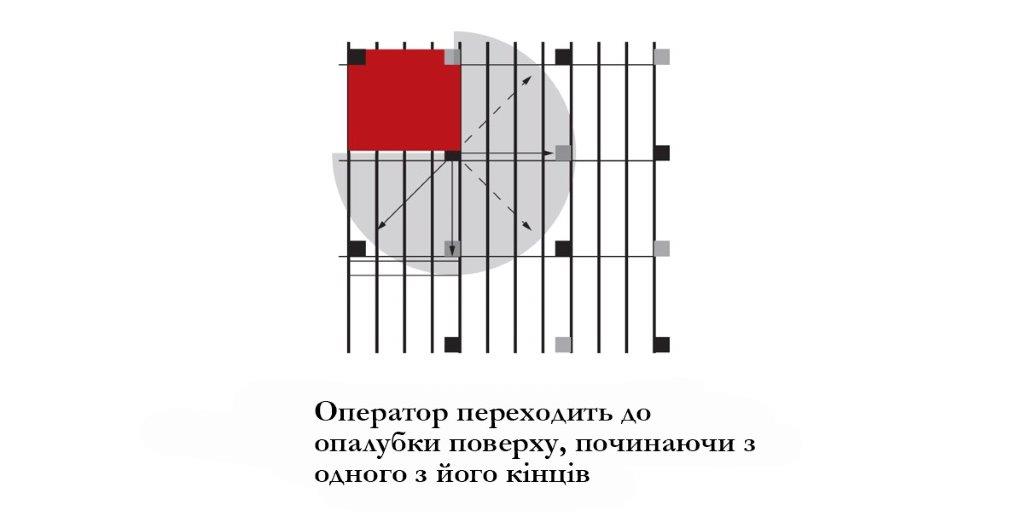

• Застосування системи
  Коли оператор підключений до системи Alsiperch, ми приступаємо до виконання фази установки опалубки в межах роботи, яку дозволяє система. Радіус 6,5 м покриває площу 125 м2 для укладання опалубки або виконання інших робіт на різній висоті без будь-якого ризику.


• Зміна зчіпки
  Після завершення роботи в зоні дії системи alsiperch міняємо зчеплення. За допомогою босоніжки підрізайте ще один Альсперч до себе, щоб замінити зчеплення і продовжити роботу. Під час зміни зчіпного пристрою оператор завжди захищений системою Alsiperch.

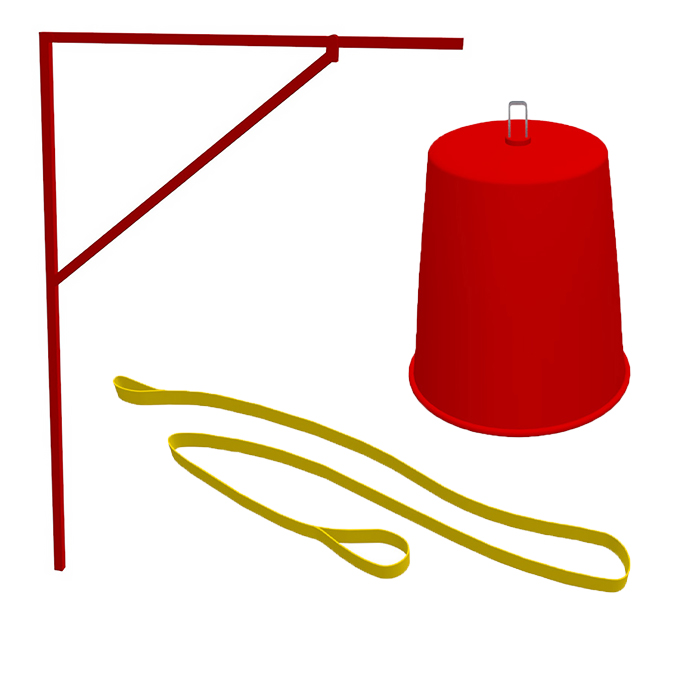

Асортимент:

Кран-це рама у формі перевернутої літери "L", яка кріпиться до стовпа. Вона має радіус дії 6,5 м, на площі 125 м2.

ном статті	артикул	упаковка шт.
110000	кран	1





Босоніжка-це пристосування, що дозволяє робітнику притягувати кран під час переміщення між кранами.



ном статті	артикул	упаковка шт.
110100	босоніжка	1





Строп - це необхідний елемент обладнання, який використовується для транспортування всього набору Alsiperch за допомогою крана.



ном статті	артикул	упаковка шт.
110200	строп	1





Циліндричний нівелір - інструмент, який використовується для вертикального позиціонування трубного гнізда і запобігання його підйому.

ном статті	артикул	упаковка шт.
110300	Циліндричний нівелір	1





Трубне гніздо-це пристосування, що використовується для установки крана.

ном статті	артикул	упаковка шт.
110400	Трубне гніздо	1





Запобіжний підйомник-в момент несподіваного прискорення (падіння робочого) механізм автоматично блокується.



ном статті	артикул	упаковка шт.
110500	Запобіжний підйомник	1





Розширення джгута з шаклой-з'єднання джгута з підйомником.





ном статті	артикул	упаковка шт
110600	Розширення джгута з шаклой	1





Упряжка -джгути, які робочий накладає на себе, щоб пристебнутися до крана.

ном статті	артикул	упаковка шт.
110700	Упряжка	1



Попередження та рекомендації з охорони праці та техніки безпеки
При роботі з системою Alspierch необхідно строго дотримуватися інструкції по монтажу.
