Extrea Tec - Tuleja Dystansowa - ED

Materiały do pobrania



Opis produktu

Tuleje dystansowa ED wykonane są ze stali zwykłej węglowej, o granicy plastyczności nie mniejszej niż 350 MPa. Używa się ich przeważnie gdy wymagana jest możliwość precyzyjnej regulacji długości połączenia dwóch prętów.



Zastosowanie (połączenie dystansowe)

Umożliwia płynną regulację dystansu pomiędzy końcami prętów, pozwalającą zniwelować potencjalne niedokładności montażowe. Maksymalna odległość pomiędzy prętami może być równa jednej średnicy gwintu.

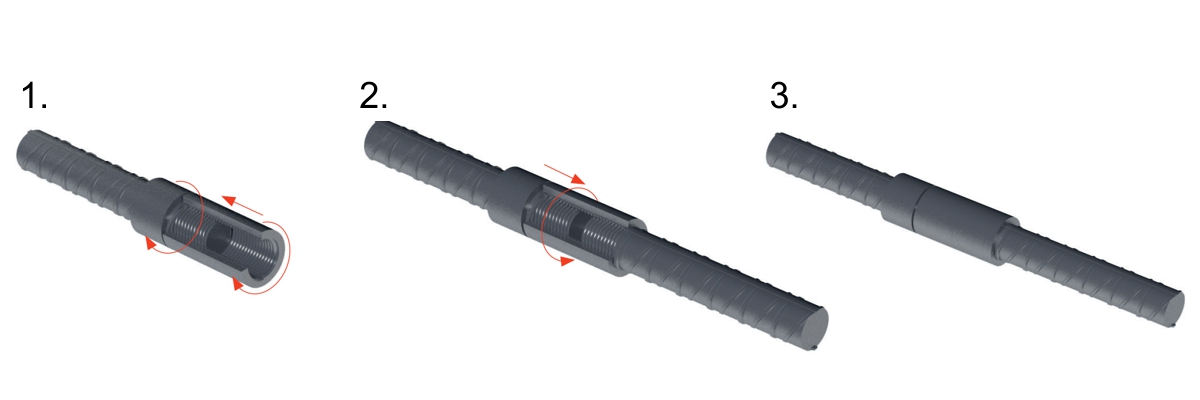

  1. Na końcu dołączanego pręta przygotowujemy specjalny odcinek gwintu, który pozwala na nakręcenie nakętki kontrującej tulei dystansowej aż do zlicowania się jej z czołem pręta.
  2. Do pręta bazowego dosuwamy pręt przyłączany i nakręcamy tuleję dystansową do uzyskania wymaganej pozycji.
  3. Stabilizujemy całość przez dokręcenie nakrętki kontrującej.



 Asortyment

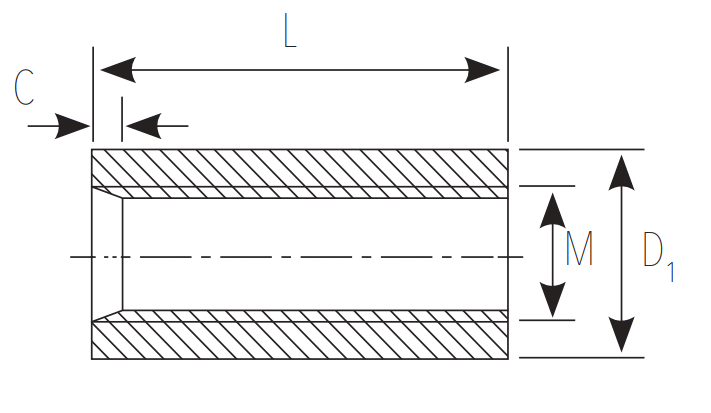

Nr art. Artykuł Gwint Średnica zew., D Długość, L
mm mm mm
30401 Tuleja Dystansowa ED12 M14x2,0 20 44
30402 Tuleja Dystansowa ED16 M20x2,5 28 61,4
30403 Tuleja Dystansowa ED20 M24x3,0 35 73
30404 Tuleja Dystansowa ED22 M27x3,0 36 82,1
30405 Tuleja Dystansowa ED25 M30x3,5 42 92,5
30406 Tuleja Dystansowa ED28 M33x3,5 48 101,6
30407 Tuleja Dystansowa ED32 M36x4,0 52 109,9
