System łączników oraz kotew ściennych

Opis produktu

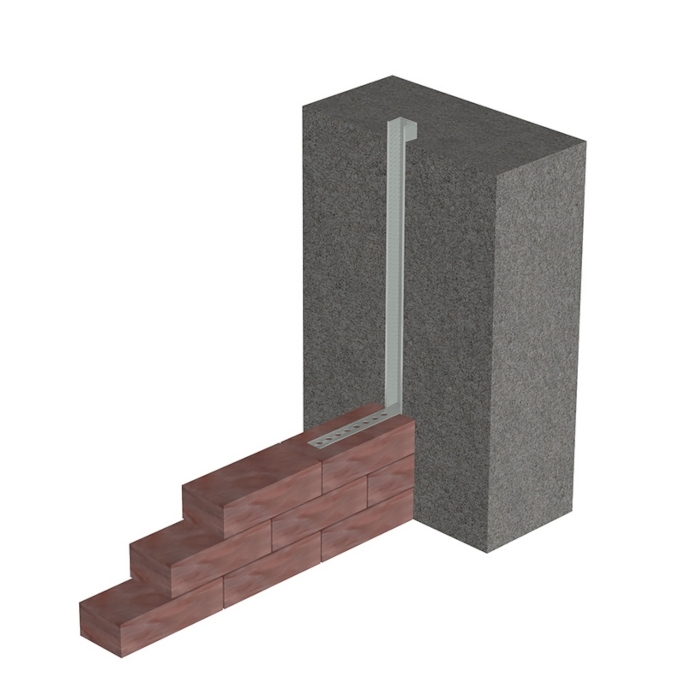

System łączników oraz kotew służy do łączenia ścian murowanych ze ścianą betonową. System składa się z szyn 20/23, które zostają zabetonowane w ścianach lub wspornikach betonowych. Podczas murowania ścian w spoiny murowane wkłada się kotwy z płaskownika (25x120 lub 25x275) dla spoin cienkowarstwowych oraz z drutu (5/250) dla pozostałych rodzajów spoin.

 Zastosowanie

• Kotwienie ścian betonowych z murowanymi.
• Kotwienie ścian murowanych z murowanymi.
• Wzmacnianie naroży ściennych.
• Wzmacnianie istniejących pęknięć.
• Wzmacnianie konstrukcji ściany.


Właściwości i zalety

• Dzięki specjalnie wyprofilowanym ażurowym kotwom płaskim (kształt jaskółczego ogona) uzyskujemy solidne połączenie między ścianą betonową, a murowaną.
• Kotwy można użyć również jako przezbrojenia warstw cegły w narożnikach lub innych miejscach.

Dokumenty odniesienia

• Raport z badań Nr 220002720/03
• Deklaracja Zgodności NR 02/2016


Elementy składowe systemu

• Szyna wykonana z blachy stalowej.
• Kotwa z płaskownika dla wszystkich rodzajów spoin.
• Kotwa z drutu do zapraw cementowo - wapiennych.
• Kotwa stalowa montowana w szynie i spoinie ściany.
• Siatka kątowa do zabezpieczania naroży przed pęknięciami.

Montaż

Szyna kotwiąca po odgięciu blaszek kotwiących przybijana jest do deskowania za pomocą gwoździ. Po rozszalowaniu do zabetonowanej szyny w trakcie murowania ściany z cegły w miejscu spoiny wkładamy kotwy płaskie ażurowe w rozstawie 4 szt. na 1 metr bieżący szyny.

Asortyment

Ostrzeżenia i zalecenia BHP

Przy instalacji elementów systemu powinno się używać rękawic ochronnych oraz w pełni sprawnych narzędzi.

Przechowywanie i transport

Przed wbudowaniem zabezpieczyć przed wilgocią i czynnikami atmosferycznymi.
